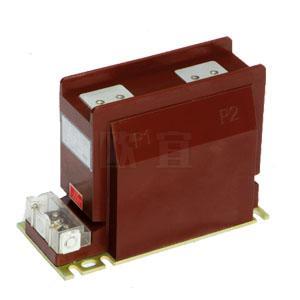

AS12/150B/2S电流互感器
AS12/150B/2S电流互感器
  • 产品型号:AS12-150B-2S
  • 电话:021-31261887
  • 传真:021-60919388

  • AS12/150B/2S电流互感器型互感器的word文档在线下载

产品描述

AS12/150B/2S电流互感器(AS12/150B/2S型)

一、互感器概述

AS12/150B/2S电流互感器为环氧树脂浇注全封闭支柱式结构,适用于户内交流额定电压为10KV及以下,额定频率为50-60HZ的户内电力线路及其设备中作电流、电能测量和继电保护使用。为扩大适用范围,本型互感器设计三种不同的技术参数以供选择。另外,根据用户的需要,本型互感器还可设计为多变比及策略与保护级变化不同等特殊规格。

二、结构特点:

AS12/150B/2S电流互感器为支柱式结构,采用环氧树脂浇注而成,耐污秽,耐潮湿性能好,也适宜于湿热地区。本互感器的二次线圈由一个测量级和一个(或两个)保护级,两(或三个)绕组所组成。铁芯采用进口优质冷轧硅钢片绕制成形,并经严格热处理。二次出线端子处安装有接线护罩宜于户内任何方向、位置安装。护罩正面及两个侧面各有一个孔供二次接线用,安装可靠。因此在三个方向上均可引出二次接线。并且防护罩具有防窃电功能。

三、产品性能:

1、额定绝缘水平:12/42/75kV;
2、负荷功率因数:COS&=0.8(滞后);
3、额定二次电流:5A或1A;
4、表面爬电距离:260mm,满足II级污秽等级要求;
5、产品标准:GB1208-1997《电流互感器》;
6、仪表保安系数:FS≤10;

四、AS12/150B/2S型电流互感器技术参数

额定电
流比(A)
级次组合 额定输出(VA) 保护级 一秒热稳定
电流(KA)
动稳定
电流(KA)
0.2s 0.2s 0.5s 额定输
出(VA)
准确级及准
确限值系数
5/5a 0.2s/10P
0.2/10P
0.5/10P
10 10 10 15 10P15 0.8 1.9
10/5a 1.5 3.8
15/5a 2.3 5.8
20/5a 3 7.5
30/5a 4.5 11.2
40/5a 6 15
50/5a 7.5 18.8
75/5a 11.5 29
100/5a 15 37.5
150~200/5a 22.5 56.5
300~600/5a 45 112.5
800~2500/5a 63 157.5





五、电流互感器结构尺寸图

产品名称:AS12/150B/2S电流互感器



型号:AS12/150B/2S

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页AS12/150B/2S电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
