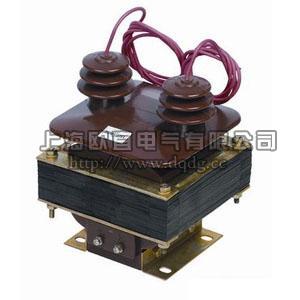

JDZ16-10电压互感器

一、概述：

JDZ16-10电压互感器为全封闭环氧树脂浇注绝缘结构。一次绕组带有熔断器保护，熔断电流与互感短路电流相匹配，配接COOPER（固珀）公司的肘型电缆插头（亦可用相同规格的国产插头）。由于一、二次均采用密封结构，既有效缩小了开关柜的体积，又具有良好的防污防潮能力。尤其适用于户外环网柜。

二、互感器变比

型号	额定电压比(V)	准确级及相应的额定输出				极限输出(VA)	额定绝缘水平(VA)
		0.2	0.5	1	3
JDZ16-10 JDZ16-6 JDZ16-3	3000/100	20	50	100	200	100	3.6/25/40
	6000/100						7.2/32/60
	10000/100						12/42/75
	10000/220
	10000/100/220	/	/	/	/	200/200

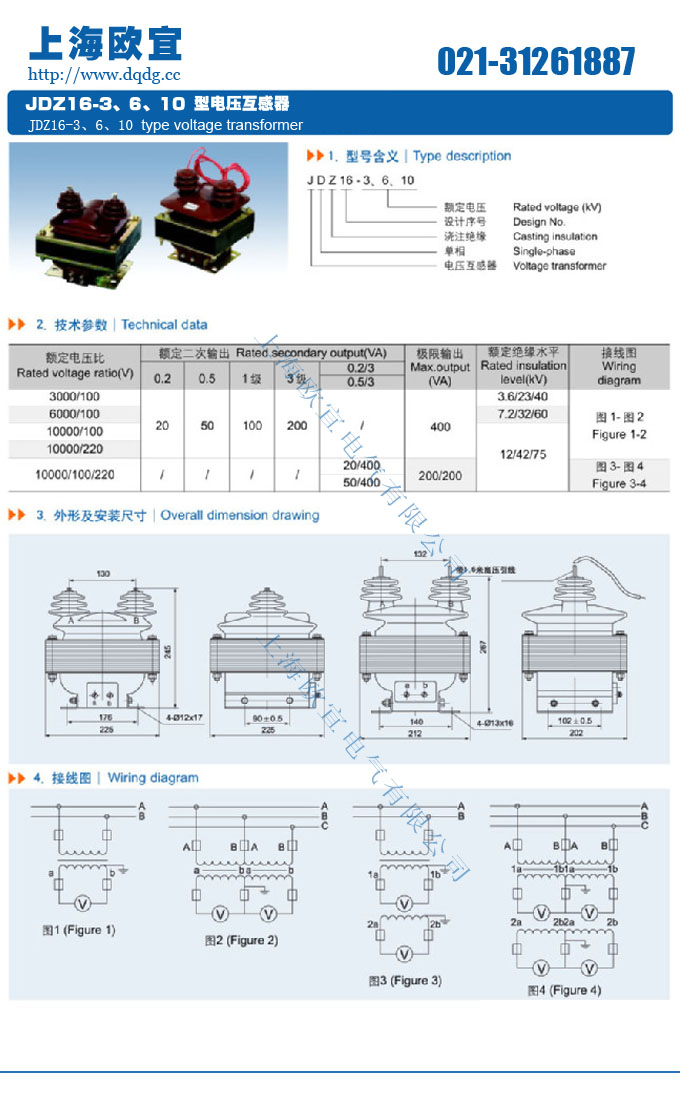

三、JDZ16-10电压互感器外形及安装尺寸、接线图、型号含义

产品名称：JDZ16-10电压互感器



型号：JDZ16-10

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZ16-10电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/JDZ16-10-120.html
