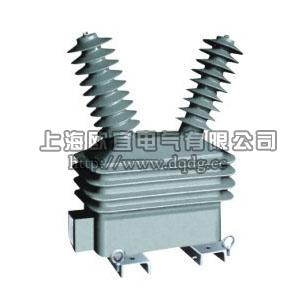

JDZW-35电压互感器(JDZW-35Q、JDZW-35G)

一、概述

JDZW-35电压互感器为单相油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

二、技术参数

型号	额定电压比 (kV)	准确级组合	额定输出	极限输出	额定绝缘水平(kV)
			(VA)	(VA)
JDZW-35	35/0.1 35/0.1/0.22	0.2 0.5 1	75 150 250	1000	40.5/95/200
JDZXW-35G	35/√3/0.1/√3/0.1/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100
	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

JDZW-35Q,JDZW-35R型电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装。互感器二次出线端子加有金属保护罩密封。

三、JDZW-35、JDZW-35Q、JDZW-35G电压互感器型号含义、技术参数、外形及安装尺寸

产品名称：JDZW-35电压互感器



型号：JDZW-35

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZW-35电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
