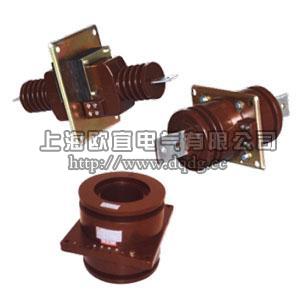

LAJ-10Q电流互感器 LAJ-10

一、概述

LAJ-10Q电流互感器 为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

二、LAJ-10Q结构简介

本系列电流互感器分单匝式、复匝式、母线式三种。

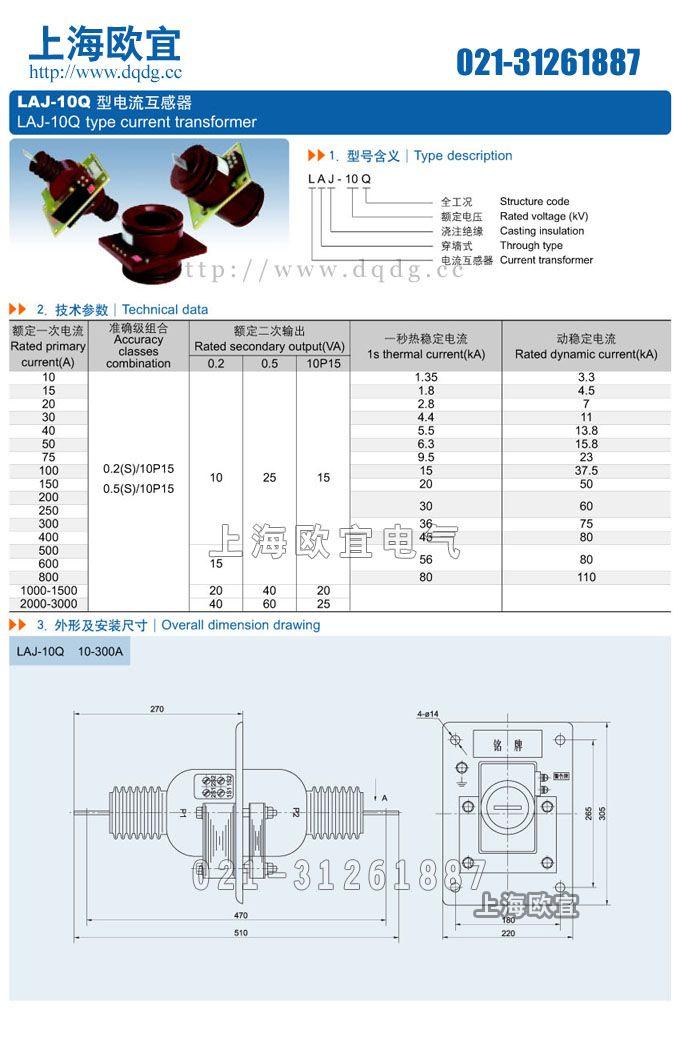

三、技术参数

1、LAJ-10Q额定绝缘水平：12/42/75kV
2、额定二次电流:5A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。

产品型号	额定电流	准确级及额定输出			保护级		一秒热稳定电流(KA)	动稳定电流(KA)
		0.2	0.5	1	额定输出(VA)	准确级及准确限值系数
LAJ-10Q LAJ-10	10-20/5	15	20	20	20	10P15	2.4	4.3
	30/5						3.6	6.5
	40/5						4.8	8.6
	50/5						6	10.8
	75/5						9	16.2
	100/5						12	21.5
	150/5						18	32.3
	200/5						24	43
	300/5						30	54
	400/5						30	54
	500/5						30	55
	600/5						30	54
	800/5						40	72
	1000-1500/5		40	40	40		-	-
	2000-6000/5		50	50	50

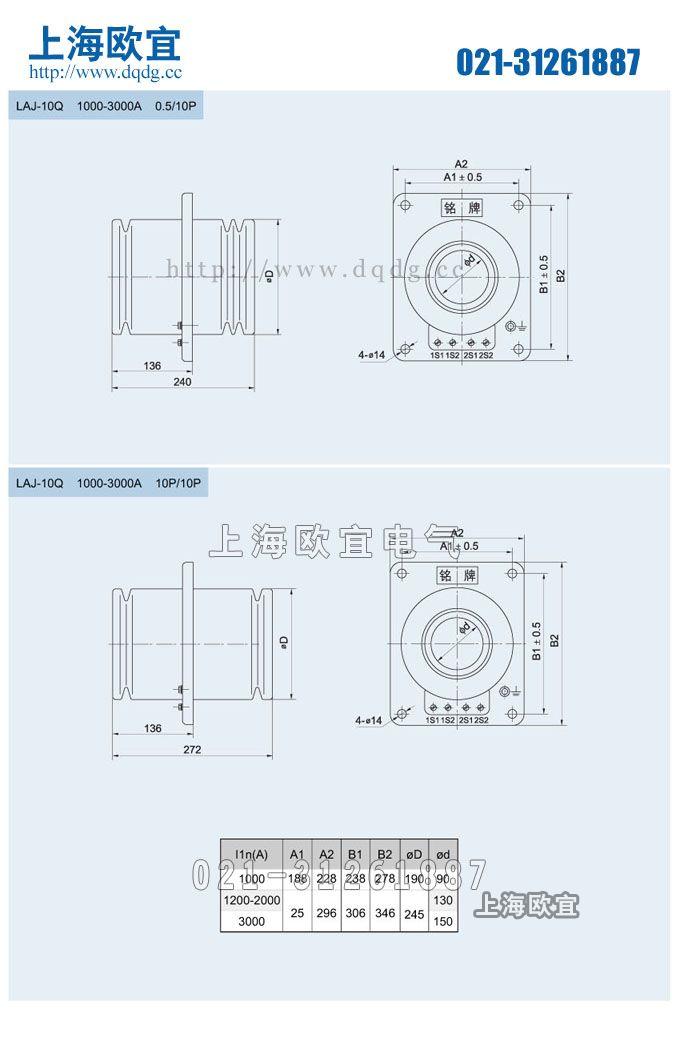

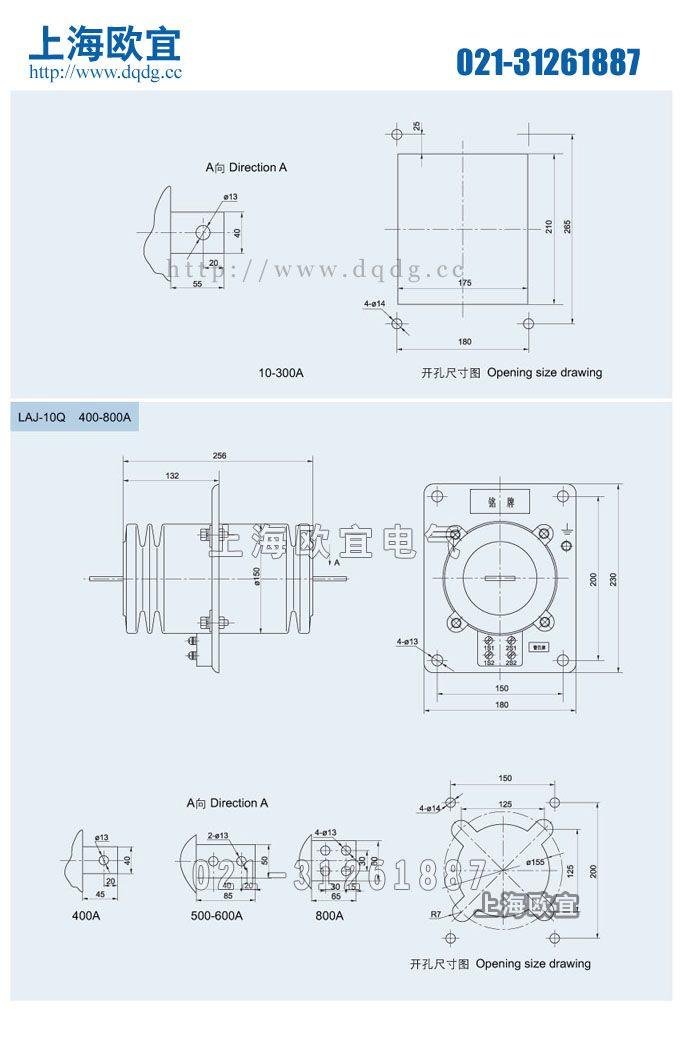

四、LAJ-10Q电流互感器外形及安装尺寸、型号含义

产品名称：LAJ-10Q电流互感器



型号：LAJ-10Q

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LAJ-10Q电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
