LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器
LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器
  • 产品型号:LDJ1-10Q-210-L,LDJ1-10-210-L
  • 电话:021-31261887
  • 传真:021-60919388

  • LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器型互感器的word文档在线下载

产品描述

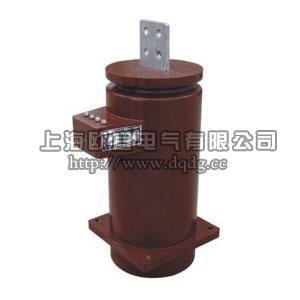

LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器

一、 概述

LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器为环氧树脂浇注绝缘全封闭产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。是专门为KYN-10型手车开关柜而设计。

二、结构简介

本系列电流互感器为贯穿式环氧树脂浇注全封闭结构,其一次绕组的一个端子带有静触头被设置在环氧树脂的绝缘空腔内。

三、工作条件:

1、环境温度:最高温度45℃,平均温度不超过30℃,最低温度:-45℃。

2、海拔高度不超过1000M(超过请著明)

3、接地方式:中性点非有效接地系统

4、大气条件:无严重污染

四、技术参数

1、LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器额定绝缘水平:12/42/75

2、负荷的功率因数:cosφ=0.8(滞后)

3、额定一次电流为:5A或1A

4、表面爬电距离:大于530MM

5、产品标准:GB1208-2006《电流互感器》

6、仪器保安系数< 10


表1:LDJ1-10/210和LDJ1-10/230型技术数据

额定电 流比(A) 级次组合 额定输出(VA) 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 0.2s 0.5s 10P10
5/5 0.2s/10P 0.2/10P 0.5/10P 10 10 10 10 15 0.5 1.25
10/5 1.0 2.5
15/5 1.5 3.75
20/5 2.0 5
30/5 3.0 7.5
40/5 4.0 10
50/5 7.5 18
75/5 11 28
100/5 15 37.5
150/5 22.5 56
200/5 30 75
300~400/5 63 100
500~800/5 15 15 20
1000~1250/5 20 20 25 80 130

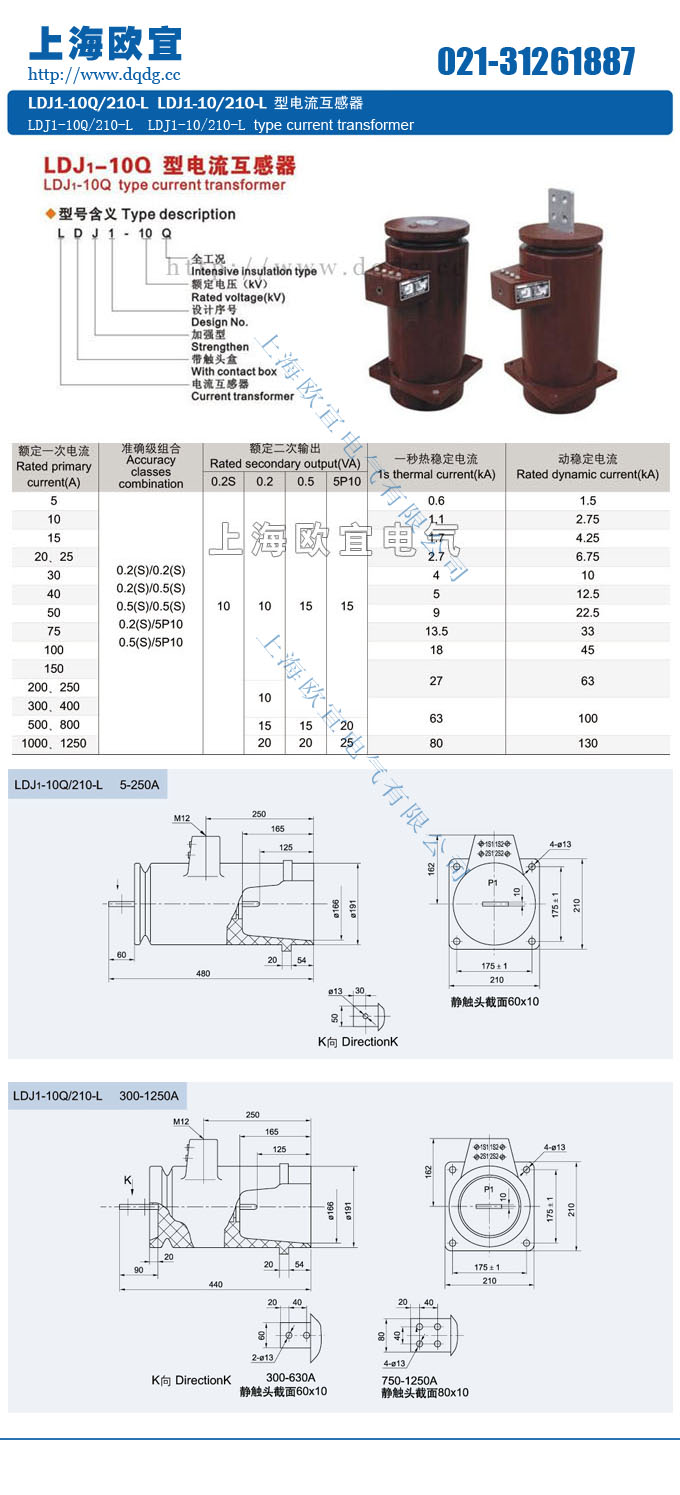

五、LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器的外形、安装尺寸图及型号含义

产品名称:LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器



型号:LDJ1-10Q-210-L,LDJ1-10-210-L

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LDJ1-10Q/210-L,LDJ1-10/210-L电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
