LJ-75零序电流互感器,LJ-Ф75

一、概述

LJ-75零序电流互感器适用于户内、额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供电缆接地保护用。与本型零序电流互感器配套使用的继电器型号为DL-11/0.2型。

二、结构简介

本型零序电流互感器的铁心为环形，二次绕组均匀绕制在铁心上，用夹件夹紧铁心，夹件备有安装孔。

三、技术参数

1、 本型零序电流互感器一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3kV工频耐压。
2、 本型互感器的灵敏度满足下表的要求：

型号	连接线电阻(Ω)	继电器启动电流(A)	灵敏度(A)	继电器刻度值(A)	额定电流比
					(A)
LJ-Ф75	1	0.1	6～10	0.1～0.2	1月30日

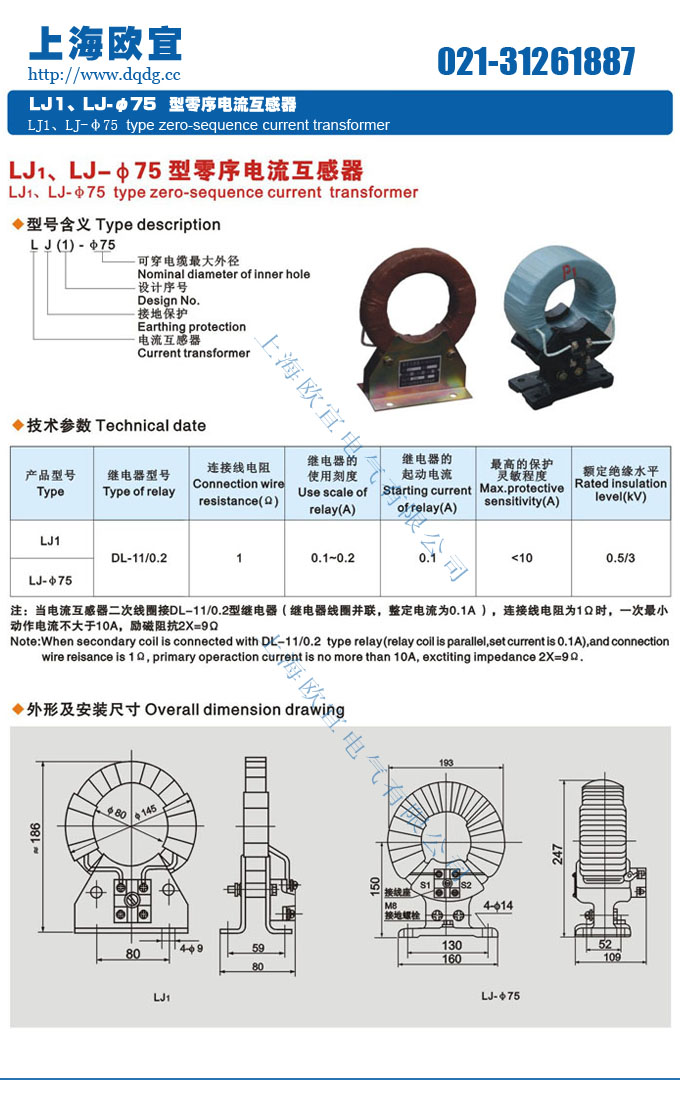

四、LJ-Ф75零序电流互感器外形及安装尺寸

产品名称：LJ-75零序电流互感器



型号：LJ-75

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LJ-75零序电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/LJ-75-124.html
