LMZ1-0.66电流互感器(LMZ-0.66)

一、适用范围

LMZ1-0.66电流互感器为穿心母线型电流互感器，供额定频率为50HZ，电压为0.66KV及以下的交流线路中测量电流、 电能及继电保护之用。


二、标准与认证

国家标准 ：GB 1208-2006
认证证书 ：CMC浙制03820196


三、结构特征

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕 ；
中间窗口供母线穿绕使用 ；
本型互感器外部为不饱和树脂绝缘浇注而成。


四、主要技术参数

准确级 ：0.5级
额定电压 ：0.66KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象。
LMZ1-0.66额定负荷

五、使用环境条件

主要场所 ：户内
环境温度 ：-5～+40℃
环境湿度 ：相对湿度不大于80% ；
海拔 ：不超过1000m
大气条件 ：无严重影响互感器绝缘的污秽及侵蚀性和爆炸性介质。



产品型号	额定电流比	汇流排		准确级及额定输出(VA)		穿心匝数	额定绝缘水平
		截面	根数	0.5	1
LMZ1-0.66	15/5	1010	/	5	7.5	10	0.66/3
	20/5	/	/			10
	30/5	/	/			5
	40/5	/	/			5
	50/5	/	/			/
	75/5	/	/			3
	100/5	/	/			2
	150/5	30x10	1			2
	200/5	30x10	1			1
	300/5	30x10	1			1
	400/5	50x10	1			1
	500/5	50x10	1			1
	600/5	50x10	1			1
LMZJ1-0.66	750/5	100x10	1-2	10	15	1	0.66/3

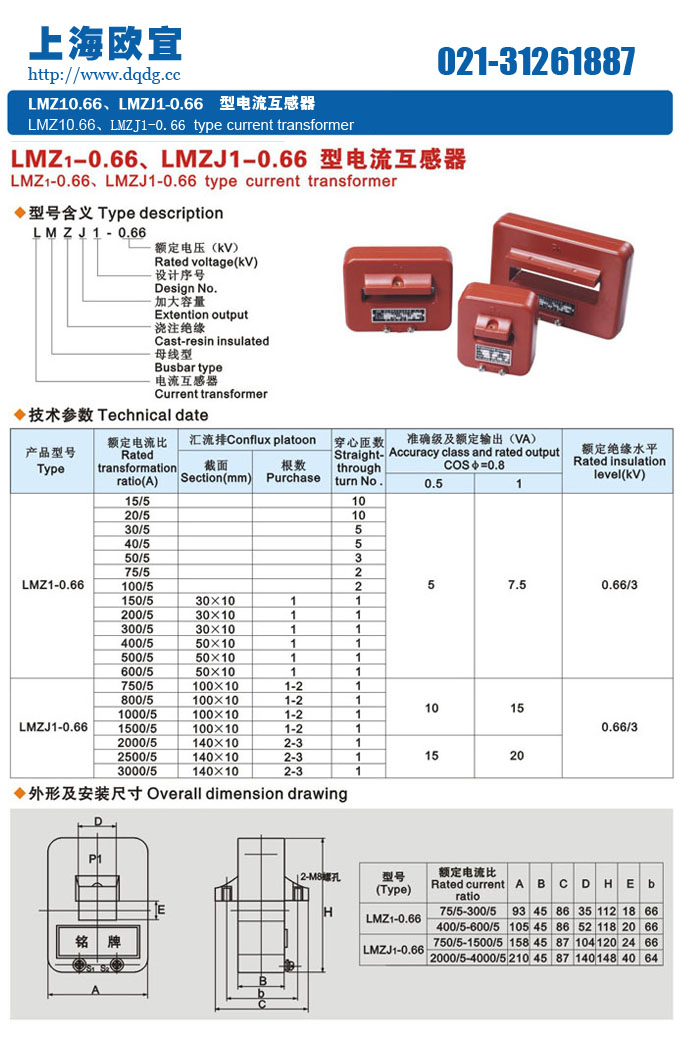

LMZ1-0.66电流互感器型号含义、外形及安装尺寸

产品名称：LMZ1-0.66电流互感器



型号：LMZ1-0.66

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LMZ1-0.66电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/LMZ1-0.66-131.html
