LXK-120零序电流互感器(LCT,LBD) 开合式零序电流互感器

一、概述

LXK-120零序电流互感器适用于10KV及以下电流50HZ线路中做电力系统以及高压三相交流发电机、电动机的零序过电流保护用，只适用于户内。输电电缆之外径不大于120MM。

二、结构简介

本型分为两半，用树脂浇注成半圆形，然后用夹紧箍连接。安装时可将互感器分为两半，然后合并为一体，安装极为方便。该系列常规型号有：LXK-φ80、LXK-φ100、LXK-φ120、LXK-φ150、LXK-φ180。

三、技术参数

产品型号	继电器型号	继电器线圈连接方式	继电器刻度值	额定绝缘水平
LXK-Φ120 LXK系列 60/1A 50/1A	DD11/60	串联	15x1	0.5/3
			30x1
		并联	15x2
			30x2
	DD1/60	串联	15x1
			30x1
		并联	15x2
			30x2

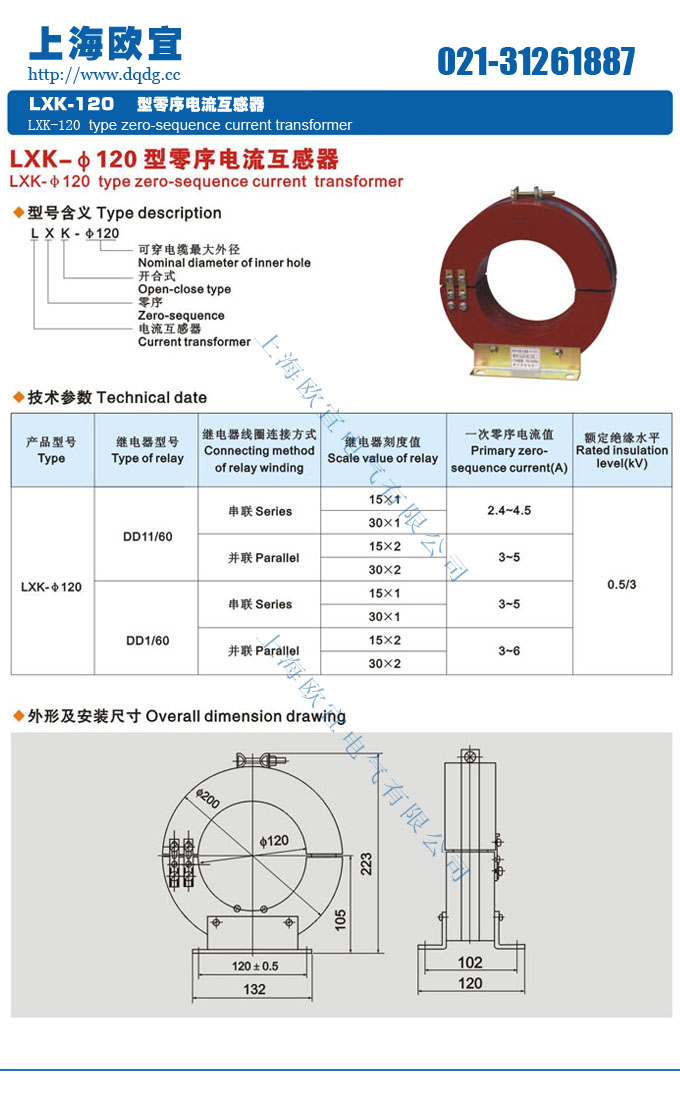

四、LXK-120零序电流互感器外形及安装尺寸图

产品名称：LXK-120零序电流互感器



型号：LXK-120

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LXK-120零序电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/LXK-120-126.html
