工业变流器的电压电流检测方法-从原理到工程实践的全景透视
在工业变流器的控制系统中，电压电流检测模块往往是最不起眼、却最容易被忽略的“致命一环”。很多工程师把注意力放在功率拓扑设计和控制算法优化上，却很少意识到：传感器测量到的电压电流值与控制算法真正需要的参数之间，永远隔着一条由物理定律和工艺偏差共同挖出的鸿沟。传感器选得好，变流器能精准响应；传感器选错了或者坏了，再精良的控制算法也是镜花水月。
一、电压电流检测的“控制回路”视角
工业变流器的核心任务是实现电能的交直流变换。无论变频调速、光伏并网还是储能PCS，其控制都依赖电压电流传感器提供的实时反馈信号。这些信号经过CPU模数转换后，送入控制算法，再驱动功率开关器件（IGBT、SiC MOSFET等）实现闭环控制。同时，传感器还承担故障防护功能——一旦发生过流、短路或异常漏电，控制系统必须毫秒级识别并触发保护。
从检测位置看，变流器中的传感器主要部署在以下几个节点：
- 直流侧母线：实时监测母线电压和电流，用于功率计算和过流保护；
- 交流输入/输出侧：监测相电压、相电流，用于锁相环、功率控制和并网调节；
- 逆变器输出端：采集三相反馈电流，用于FOC矢量控制；
- 下桥臂低端：利用分流电阻进行相电流重构，适用于低成本方案。
每个检测位置对传感器的精度、带宽、隔离能力有着截然不同的要求，选型时必须通盘考虑。
二、主流电流检测技术全景
2.1 电流互感器（CT）：只认交流的老牌守门人

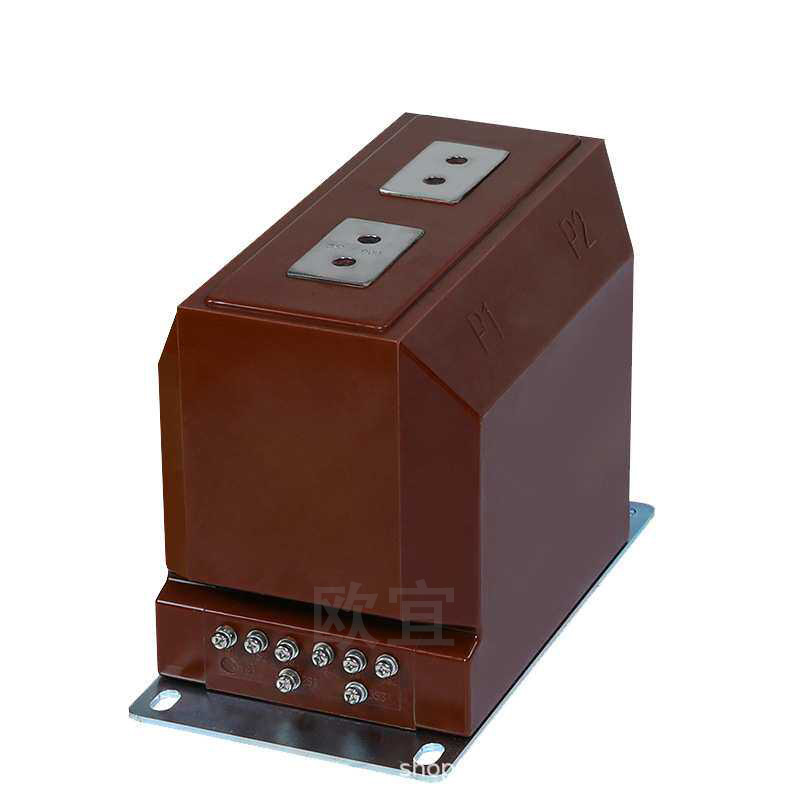

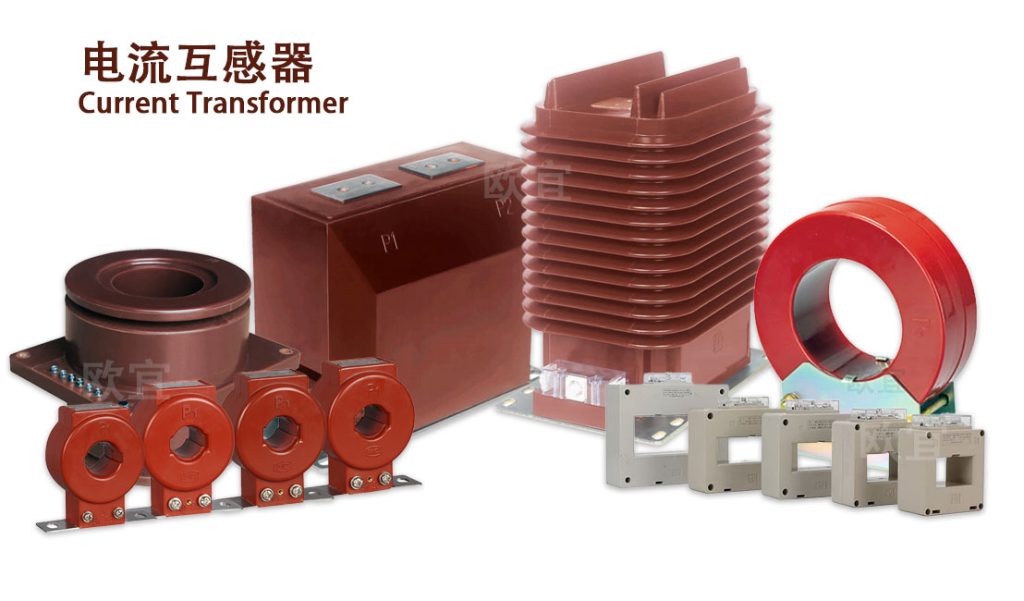

电流互感器基于法拉第电磁感应定律，当一次侧电流通过时，在铁芯中产生交变磁场，二次绕组感应出成比例的小电流。计量型CT精度可达0.1级至0.5级，保护型CT则能承受10倍额定电流的冲击而不饱和，广泛应用于电力系统电能计量和继电保护。
CT有两个死穴：一是只能测量交流，直流分量完全无法通过；二是频率响应严重受限，在高频变流器中，铁芯饱和导致测量失真——即使采用非晶合金铁芯，也难以突破几十kHz的实用上限。此外，二次侧开路会产生危险高压，这在工业现场维护中是一个不可忽视的安全隐患。因此在现代宽禁带变流器中，CT基本被逐出了主流检测方案。
2.2 分流器：低压场景里的性价比之王
分流器法的原理简单到令人安心：把一只高精度低阻电阻串入被测电路，根据欧姆定律测量其两端压降，换算电流值。高精度分流器的电阻精度可达±0.01%，且响应速度极快，没有磁滞效应。结构简单、成本极低，使其在无需电气隔离的低压小功率场景中几乎无可替代。
分流器在高压系统中举步维艰：必须做隔离信号调理，绝缘耐压问题不好处理；载流量越大，体积和发热也越大——500A系统的分流器即使在5μΩ阻值下，也会产生12.5kW的热量，散热设计极其复杂。另外，电阻本身既是发热源，又会加速周边元件老化，在海上风电、储能等高温工况下尤为棘手。因此，分流器更多应用于低压变频器的相电流采样、电池管理系统中的单体电流检测等对成本敏感的场合。
2.3 霍尔效应传感器：非接触测量的“主力部队”
霍尔电流传感器基于载流导体在磁场中产生的横向电势差（霍尔电压），实现非接触式电流检测，天生具备电气隔离特性，可同时测量直流和交流。根据结构不同，分为开环式和闭环式两种：
开环霍尔传感器结构简单，原边电流产生的磁场经磁芯聚集到霍尔元件，输出信号直接反映电流大小。成本约为闭环式的三分之一，响应速度快，但受磁芯非线性误差和温度漂移影响明显，精度一般在±1%至±3%。适用于对精度要求不高、对成本敏感的工业控制场景，如风机调速、水泵控制等。
闭环霍尔传感器在开环基础上增加了副边补偿线圈，采用零磁通原理：霍尔元件检测到磁场后，驱动补偿线圈产生反向电流，将磁芯中的总磁通趋近于零，此时补偿电流与原边电流满足匝数比关系。这种设计使得线性度、温度稳定性大幅提升，精度可达±0.1%至±0.5%，带宽可达200kHz，响应时间低于1μs。闭环霍尔传感器已成为新能源汽车电机控制器、储能PCS、光伏逆变器等新能源核心场景的“标配”。
2.4 磁通门传感器：计量级精度
磁通门传感器的原理与霍尔有本质区别：它利用高磁导率铁芯在交变激励下的饱和特性来检测磁场。闭环磁通门传感器采用闭环磁平衡方式，本质上测的是补偿电流而非磁场本身，因此具备了霍尔无法匹敌的优势——线性极佳、零点漂移极小、温漂极低、长期稳定性优异。精度可做到10ppm级，温漂低至±15ppm/℃，在-40℃至+85℃宽温域内保持测量精度不退化。在储能系统中，霍尔传感器在10℃的温度变化下就可能将SOC模型拉偏3%至10%，而磁通门传感器能将能量计量误差控制在1%以内。因此，在电池测试、精密计量、高能物理等领域，磁通门是霍尔无法替代的选择。其成本较高、系统集成复杂度大的特点，限制了它在普通工业场景中的大规模应用。
2.5 罗氏线圈：大电流高频瞬态的“特种兵”
罗氏线圈是一种空心环形线圈，基于法拉第电磁感应定律，被测电流的变化在线圈中感应出电动势，输出信号与被测电流的变化率成正比，需要积分器还原电流波形。由于没有铁芯，它彻底消除了磁饱和问题，带宽极宽，可测量高达数十kA甚至百kA级别的脉冲电流，响应时间可小于1μs。在风电变流器的大电流瞬态监测、电力系统的雷电冲击电流测量、高频开关谐波分析等场景中，罗氏线圈具有不可替代的优势。但这种设计也带来了短板——对工频和直流电流的测量精度不如霍尔和磁通门，且需要额外的积分电路配合。
2.6 巨磁阻（GMR）与隧道磁阻（TMR）传感器：磁传感的新锐力量
传统霍尔器件是基于硅基材料的半导体霍尔片，其对磁场的灵敏度有限。GMR和TMR传感器利用金属多层薄膜在磁场作用下电阻率发生显著变化的巨磁阻或隧道磁阻效应，灵敏度比霍尔器件高出两个数量级以上，且功耗极低，可实现微安级甚至纳安级电流检测。
以TMR为例，其传感器体积小巧，可轻松嵌入PCB板或功率模块内部，非常适合SiC、GaN等第三代半导体变流器中对安装空间和集成度有高要求的场合。国内已有企业在光伏逆变器的并联SiC器件中采用TMR传感器进行非接触式电流失衡监测，利用多物理场仿真工具确定最优传感器放置位置，取得了良好效果。不过在高压大电流工业场景中，TMR/GMR传感器的长期可靠性和成熟度仍有待进一步验证，目前仍以中小功率和科研应用为主。
2.7 光学电流传感器：前沿探索
光学电流传感器利用磁光材料的法拉第效应——线偏振光在磁场作用下偏振方向发生旋转，旋转角度与磁场强度（即被测电流大小）成正比，实现非接触式电流测量。OpECS等新型光学探针传感器解决了“插入阻抗”“频率降额”和“电磁噪声叠加”等传统电流测量中难以克服的顽疾，可实现DC至200MHz的超宽频带电流测量，传感器头直径仅0.45mm，能放入传统传感器无法进入的狭窄空间。高压测量方面，集成光电场传感器（IOES）基于普克尔斯效应，也为非接触式瞬态过电压测量提供了新思路。然而高昂的成本和复杂的光学系统集成工艺，决定了光学电流传感器目前主要应用于科研、超高电压试验站等极端测量场景，短期内难以下沉到普通工业变流器中。
三、工业电压检测方法
电流检测技术百花齐放，电压检测的“选手名单”要短得多。这并非电压不重要，恰恰相反——电压检测的准确性和安全性同样关乎变流器能否可靠运行。限于篇幅，本文仅从工业应用的视角，梳理电压检测的核心技术。
3.1 电阻分压：老将不老
工业电压检测的基石仍然是“电阻分压”——用精密电阻网络将高电压按比例降至ADC输入范围。在低压变流器中，这是成本最低、最简单可靠的方案，响应快、线性好，无温漂问题。当电压升高时，传统的直接电阻分压面临挑战：电阻网络本身的绝缘耐压要求极高，一旦绝缘老化失效，高压直接窜入低压控制回路，后果不堪设想。因此，在光伏逆变器的1200V直流侧和690V交流侧，宽量程传感器（DC±2000V/AC±1500V）配合光纤隔离技术被广泛应用，系统级精度达到0.5级，成功解决了共模电压干扰问题。
3.2 隔离放大与电压型霍尔传感器：高压场景的主力
在要求电气隔离的中高压变流器中，主流的工程方案是隔离放大器+电阻分压的组合：前端电阻分压网络将母线电压降至低电压等级，经隔离放大芯片将测量信号从高压侧隔离传递至低压侧控制电路。这种方案兼顾了测量精度（隔离放大器本身的非线性误差可控）和高低压电气隔离安全性，在通用变频器和伺服驱动器中被大规模采用。电压型霍尔传感器是另一种成熟的隔离电压测量方案，其原理是利用霍尔芯片检测分压电流产生的磁场，而非直接耦合电压，具备电气隔离特性，适合用于对精度要求较高、但对共模抑制比和抗干扰要求相对宽松的场景。
3.3 高性能电压传感器的选择：面向2kV~7kV工业级需求
对于变频器母线高达2000V乃至更高电压的工业设备，单一芯片级隔离已难以满足安全规范要求。此时成熟的方案是采用LEM等品牌的专用电压传感器模块，其内部集成了精密电阻网络、隔离电路、信号调理和输出放大，支持最高7kV电压测量，典型精度可达0.2%至1%，是高压变流器输入电压、直流母线电压、并网点电压的可靠保障。
3.4 电压检测与系统保护
在风电、光伏和储能变流器中，电压检测不仅服务于控制，还是设备保护和故障判断的核心依据。电压异常（母线过压、欠压、缺相、频率偏移）由电压传感器检出，通过CPU快速响应驱动保护动作。在最新的光伏逆变器国家抽检中，方阵残余电流检测不合格就是典型案例——当光伏系统发生漏电时，逆变器可能无法及时切断电源，暴露出检测环节的设计缺陷。
四、各检测技术的横向对比与适用场景
了解了每种技术的原理和特点后，工程选型的关键在于用一张清晰的对比表来“拉通”决策逻辑。下表从带宽、精度、温漂、隔离能力等维度对主流电流检测技术进行横向比较：
| 技术方案 | 带宽 | 典型精度 | 温漂系数 | 电气隔离 | 能否测直流 | 适用范围 |
|---|
| 电流互感器（CT） | ≤1kHz（工频为主） | 0.1~0.5级 | 低 | 天然有 | 否 | 工频交流计量、保护 |
| 分流器 | DC ~ 1MHz | 优于±0.1% | 极低(<50ppm/℃) | 无，需额外隔离 | 能 | 低压小功率、低成本场景 |
| 开环霍尔 | DC ~ 200kHz | ±1%~±3% | 高(≥200ppm/℃) | 有 | 能 | 工业风机、水泵、通用控制 |
| 闭环霍尔 | DC ~ 500kHz | ±0.5%~±1% | 中等(<100ppm/℃) | 有 | 能 | 新能源汽车主驱、PCS、光伏逆变器 |
| 磁通门 | DC ~ 300kHz | 10ppm ~ 0.01% | 极低(≤±15ppm/℃) | 有 | 能 | 电池测试、储能计量、精密仪器 |
| 罗氏线圈 | 1Hz ~ 数十MHz | 中等 | — | 有 | 需积分 | 大电流瞬态、短路冲击、风电 |
| GMR/TMR | DC ~ MHz级 | 0.1%~1% | 较低 | 有 | 能 | SiC/GaN高频检测、微小电流 |
| 光学传感器 | DC ~ 200MHz | 高 | 低 | 天然有 | 能 | 超高电压、极端电磁环境 |
不同检测技术的适用场景差异显著：
- 霍尔传感器（闭环款） 是工业变流器的主流选择，适用于新能源、电机驱动、储能PCS等大部分场景，兼顾了性能、成本与成熟度。
- 磁通门传感器 在电池测试、精密计量和储能SOC/SOH评估中不可替代，其长期稳定性和极低温漂是霍尔无法比拟的。
- 分流器 在低压（如48V母线以下）场景和高性价比应用中仍占一席之地，但在高压大电流系统中的热管理问题限制了其应用上限。
- CT 在工频电能计量和继电保护领域地位稳固，但在现代宽禁带变流器中已基本出局。
- TMR/GMR和光学传感器 代表了下一代电流测量技术的发展方向，但短期内仍以特定高端应用为主。
五、选型决策：一份实用的工程指南
5.1 关键参数博弈
在工业变流器的实际选型中，需要在多维度参数间寻求最优平衡：
- 带宽是必须考虑的核心指标之一。使用SiC/GaN等宽禁带功率器件的变流器，其开关频率可达几百kHz甚至MHz级，对传感器带宽提出了极高的要求。英飞凌新近推出的TLE4978无芯磁电流传感器带宽高达9MHz，响应时间约50ns，专门适配SiC/GaN的高频开关场景。
- 温漂是现场最容易出问题的隐性参数。闭环霍尔传感器在-40℃至105℃的宽温域内可以维持典型±0.5%精度，而磁通门传感器在此温域内温漂仅±15ppm/℃，精度高出几个数量级。
- 隔离耐压是高压变流器选型的硬约束。光伏1500V直流侧需要3kV交流隔离耐压；储能PCS在1500VDC高压环境下必须选择满足相应隔离等级的电压和电流传感器，防止高低压侧贯通事故。
5.2 现场选型案例
以下两个真实场景的选型决策，或许能提供一些实战参考：
案例一：陆上风电变流器。当前新能源涉网安全改造要求一次调频响应时间≤2秒、谐波畸变率THD≤5%。大量2MW-3MW风电场发现，原有闭环霍尔传感器在-30℃寒冬深夜至45℃酷暑午后的全温域范围内，失调电流温漂和增益温漂叠加后测量误差可能扩大至1%~2%，而一次调频对电流检测精度的要求已远超这个水平。这促使改造项目中不得不升级为更高精度的磁通门传感器或增强型闭环霍尔产品。
案例二：海上风电变流器。海上环境对传感器提出了四大挑战——盐雾侵蚀导致接触电阻在1~3个月内升至1.5~2倍；潮湿凝露附着霍尔元件造成输出漂移，同一机组上午与下午的电流值偏差可能超过2%；漂浮式平台的波浪冲击使焊接点疲劳寿命降至2~3年；超过90℃的宽温差让普通开环霍尔的温漂误差甚至超过50%。在这些场景中，唯有具备双磁芯对称设计、高防护等级、极低温漂的专用电流传感器才能胜任。
5.3 关键选型决策表
| 应用场景 | 首选电流检测方案 | 核心选型理由 | 备选方案 |
|---|
| 低压/小功率变频器 | 开环霍尔或分流器 | 成本低、结构简单 | 闭环霍尔（需高精度时） |
| 汽车主驱电机控制器 | 闭环霍尔 | 精度与带宽均衡、AEC-Q100认证 | 磁通门（高精度计量版） |
| 光伏逆变器/储能PCS | 闭环霍尔或磁通门 | 宽温域稳定性、隔离耐压 | 磁通门（储能SOC关键位置） |
| 风力发电主变流器 | 增强型闭环霍尔或磁通门 | 环境适应性、全温域精度 | 罗氏线圈（短路冲击监测） |
| 电池测试/精密计量 | 磁通门 | 10ppm级精度、长期稳定性 | 闭环霍尔（成本受限时） |
| 科研/超高电压试验站 | 光学电流传感器或罗氏线圈 | 超高带宽、非接触、无电磁干扰 | 磁通门（低频率场景） |
六、前沿技术趋势
6.1 宽禁带器件带来的新要求
碳化硅（SiC）和氮化镓（GaN）功率器件的开关频率越来越高，向传感器提出了全新的挑战——不仅是带宽要足够宽以捕捉更高的开关频率，还包括共模瞬态抗扰度（CMTI）必须足够强，在高dV/dt的开关条件下仍然稳定工作。新一代无芯磁电流传感器如TLE4978采用了混合式霍尔与线圈设计，将差分霍尔感测元件和单片差分空气线圈整合在单一芯片中，前者负责检测DC至几千赫兹的低频分量，后者快速响应电流变化提供高带宽，在9MHz带宽下均方根噪声仅38mA。这种方案能够满足车载充电器、高压DC-DC转换器、AI数据中心电源供电器等高速开关场景的需求。
6.2 数字孪生与AI驱动智能诊断
随着AI技术渗透电力电子领域，传感器正在从单一测量设备向智能感知节点演变。内置神经网络处理单元的传感器可自动分析波形谐波成分，识别电机绕组短路、电容老化等23种常见设备故障，边缘计算功能将数据处理延迟降低至50μs。在储能变流器领域，人工智能技术已被深度融入碳化硅储能变流器，打造出全球首款具备在线智能监测与预测能力的新一代产品，可实时感知设备运行状态，提前1至2个月精准预警潜在故障并对核心元器件进行健康度评估。
同时，数字孪生技术在变流器健康监测中展现出巨大潜力。一个实时运行的电力驱动数字孪生系统，可以识别永磁同步发电机和三相升压整流器的关键电气参数，在不增加额外物理传感器的前提下实现全面的状态监测。传感器采集的电压电流数据作为数字孪生的输入，结合AI算法构建出变流器的“虚拟镜像”，实现故障提前预测、寿命评估和智能运维——这些已经不再是实验室的概念，而是逐步进入工程应用的现实。
6.3 材料与设计创新
碳化硅（SiC）基板制作的电流传感器工作温度上限已突破200℃，可在电动汽车电机控制器中实现全生命周期免校准。纳米晶合金磁芯将磁导率提升5至10倍，自适应算法使闭环霍尔传感器的温漂低于50ppm/℃，带宽达到1MHz。非晶合金铁芯材料也被用于扩展传统电流互感器的高频响应范围。这些基础材料和设计的进步正在不断拓宽工业变流器检测技术的工程边界。
七、结语
工业变流器的电压电流检测技术，看似只是系统中的一个“感知环节”，实则是连接物理功率世界与数字控制世界的桥梁。选对了传感器，变流器就能精准执行控制指令、高效完成能量转换、及时响应故障保护；选错了，不仅控制效果大打折扣，甚至可能引发设备损毁和安全事故。
在宽禁带器件普及、新能源渗透率提升、智能化运维加速的多重趋势下，电压电流检测技术正迎来深刻变革——从磁芯到无芯、从模拟到数字、从测量到诊断、从孤立到孪生。工程师在设计变流器系统时，不妨把传感器选型从“边角料”环节往前挪一步——再精妙的算法也救不了被噪声淹没的反债信号，再强健的功率器件也扛不住保护回路因为测量带宽不足而延误的那几微秒。
