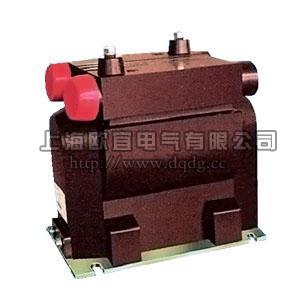

JDZ9-10R3电压互感器

一、概述：

JDZ9-10R3电压互感器是户内环氧树脂浇注式支柱式全工况型产品，在额定频率为50HZ，额定电压为3/6/10KV以下的电力系统中作继电保护或电能测量用。

二、结构特点：

JDZ9-10R3电压互感器为全封闭结构，采用户内环氧树脂真空浇注而成，具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群，表面爬电距离大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是老式油浸产品的理想替代品。

三、工作条件：

1、环境温度

最高温度45℃，平均温度不超过30℃，最低温度：-45℃。

2、海拔高度不超过1000M（超过请著明）

3、接地方式：中性点非有效接地系统

4、大气条件：无严重污染

四、技术参数：

1、额定绝缘水平：3.6/23/40KV

2、负荷的功率因数：cosφ=0.8（滞后）

3、表面爬电距离：

4、产品标准：GB1208-2006《电磁式电压互感器》

五、注意事项：

1、电压互感器一次有电流时，二次绕组不能短路，否则互感器将烧毁。

2、一次绕组的重复工频耐压，试验应在规定试验电压值得80%以下进行

六、外形及参数：



型 号	额定电压比 (V)	准确级及额定输出 （VA）				极限输出 （VA）	额定绝缘水平 （kV）
		0.2	0.5	1	6p
JDZ9-3R3	3000/100	40	120	240	600	600	3.6/23/40
JDZ9-6R3	6000/100					300/300	7.2/32/60
JDZ9-10R3	10000/100						3.6 / 25 / 40
	10000/220	25	40	80		300/500	12/42/75
	10000/100/100						12/42/75
	10000/100/220						12/42/75

七、JDZ9-10R3电压互感器技术参数，外形几安装尺寸，接线图

产品名称：JDZ9-10R3电压互感器



型号：JDZ9-10R3

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZ9-10R3电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/JDZ9-10R3-64.html
