JLSZV-10组合互感器
JLSZV-10组合互感器
  • 产品型号:JLSZV-10W
  • 电话:021-31261887
  • 传真:021-60919388

  • JLSZV-10组合互感器型互感器的word文档在线下载

产品描述

JLSZV-10,JLSZV-10W组合互感器,高压计量箱(浇注型)

一、概述

JLSZV-10高压计量箱、JLSZV-10W组合互感器是由两台单相全绝缘电压互感器组成三相三线(二元件)“V”型接线,A、C相分别串接两台电流互感器,供10KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构,为以后系统增容带来方便。产品用户外环氧树脂浇注,外形用防雨伞裙,表面爬电距离大,具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点,是电网改造的理想换代产品。

二、技术参数

产品型号

额定电流比 (V)



准确级及额定输出(VA) COSφ=0.8



一秒热稳定电流 (kA)



动稳定电流 (kA) 重量 (kg)
0.2S 0.5S 0.2 0.5

JLSZV-6W JLSZV-10W

5-15/5 10 10 10 15 120I 1n 300I 1n 126
20-75/5 220I 1n 550I 1n
100-200/5 34 85
300-600/5 65 163
额定电压比 (V) 准确级及额定输出(VA) COSφ=0.8

极限输出 (VA)



0.2 0.5 1
6000/100 20 30 50 300




三、JLSZV-10高压计量箱、JLSZV-10W组合互感器技术参数

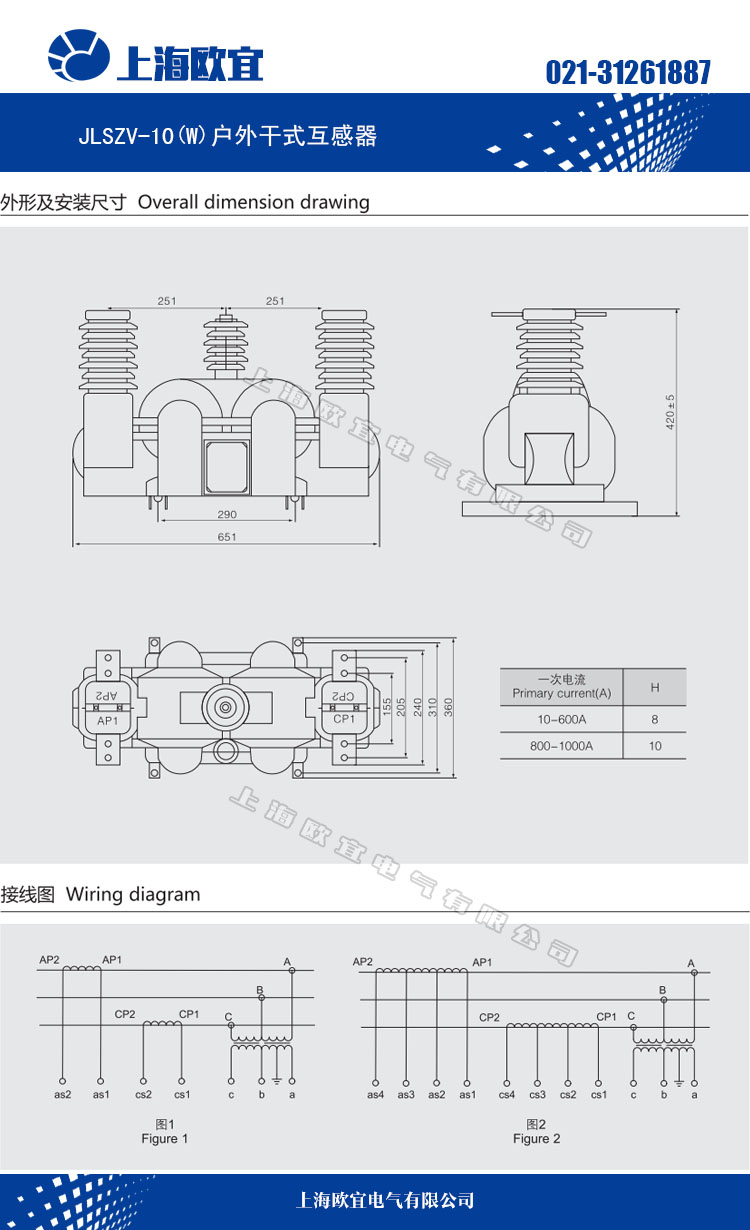

JLSZV-10、JLSZV-10W组合互感器技术参数 1



JLSZV-10、JLSZV-10W组合互感器技术参数 2

产品名称:JLSZV-10高压计量箱



型号:JLSZV-10W

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JLSZV-10高压计量箱的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
