JSZW-6B,JSZW-3B电压互感器简介

一、概述

JSZW-6B,JSZW-3B电压互感器为三相、户内、干式产品，JSZW3-10为Yo/Yo/［连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。

二、使用条件

1．海拔高度不超过3000米;

2.周围环境温度不高于十40'C，不低于-5'C;

3.周围空气的相对湿度不大于85%（20'C）;

4.安装场所无腐蚀性的气体．

三、结构简介

该系列产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片，经退火处理。 JSZW3-10型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

四、技术参数

1. 产品标准：GB1207-1997《电压互感器》；

2. 技术参数表 Technical data form

3. 产品表面爬电比距满足Ⅱ级污秽等级；

型号	额定电压比(V)	额定二次输出							极限输出	额定绝缘水平
		0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZW-3A	3000/√3/100/√3/100/3	45	90	150	300	/	/	75	600	3.6/23/40
JSZW-3B	3000/√3/100/√3/100/3
JSZW-6A	6000/√3/100/√3/100/3									7.2/32/60
JSZW-6B	6000/√3/100/√3/100/3
JSZW-10A	10000/√3/100/√3/100/3	60	90	150	300	/	/			12/42/75
JSZW-10B	10000/√3/100/√3/100/3
JSZW-6A	6000/√3/100/√3/100/√3/100/3	/	/	/	/	30/30	60/60		450/450	7.2/32/60
JSZW-6B	6000/√3/100/√3/100/√3/100/3



五、JSZW-6B,JSZW-3B电压互感器外形及安装尺寸图，接线图

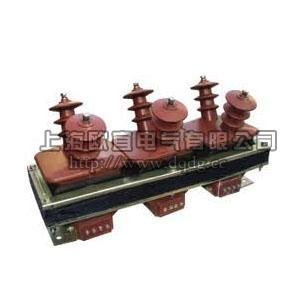

产品名称：JSZW-6B,JSZW-3B电压互感器



型号：JSZW-6B,JSZW-3B

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JSZW-6B,JSZW-3B电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/JSZW-6B,JSZW-3B-88.html
