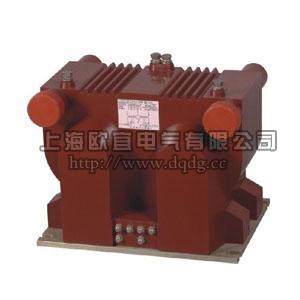

JSZVR-10W电压互感器

一、简介

JSZVR-10W电压互感器采用环氧树脂浇注全封闭结构。
JSZV一6， 10R型是由两台全绝缘电压互感器组成“V”式接线，一次绕组带有熔断器保护，二次输出为100V做测量使用，另外带有110V　220V输出电压端子作操动机构电源。电源容量为1100VA。熔断器装在一次端子内部。JSZVR一10W型是由两台单相电压互感器分别带有熔断器浇注为一体，一次端子与二次端子分别引出。用户可根据需要接成V式三相电压互感器，亦可两台单独使用，互不影响。熔断器装在一次端子内部，更换时，在停电情况下，不用拆除一次外部接线，非常方便，快捷。正常产品二次输出为100V。亦可根据需要分别事有110V、220V控制电源，电源容量为1100VA。

二、技术参数

型号	额定电压比 (V)	额定二次输出							极限输出 (KV)	额定绝缘水平(KV)
		0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZVR-3W	3000/100	30	80	150					800	3.6/23/40
JSZVR-6W	6000/100									7.2/32/60
JSZVR-10W	100000/100									12/42/75
JSZVR-3W	3000/100/100					20/20	40/40		400/400	3.6/23/40
JSZVR-6W	6000/100/100									7.2/32/60
JSZVR-10W	10000/100/100									12/42/75
JSZVR-10W	10000/100/120					0.2/3---30/200 0.5/3---80/200			600/800	12/42/75

 三、JSZVR-10W电压互感器外形及安装尺寸，接线图

产品名称：JSZVR-10W电压互感器



型号：JSZVR-10W

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JSZVR-10W电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
