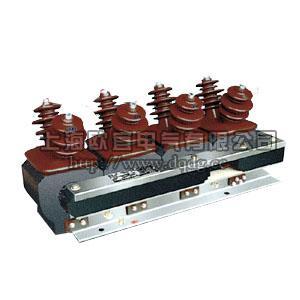

JSZJK-6Q,JSZJK-3Q电压互感器三相抗谐振电压互感器

一、概述

JSZJK-6Q,JSZJK-3Q电压互感器为三相，户内、干式产品，JSZK1-10为Yo/Yo[连接JSZK1-10F为Yo/Yo IYO[连接。抗谐振部分为单独一器身。适用于额定频率50Hz或60HZ.额定电压为6kV电力系统中作 电能计量,电压监控和继电保护用



二、使用条件

1.海拔高度不超过10003;

2.周围环境温度不高于+40c，不低于-5 ℃；

3.周围空气的相对湿度不大于85%（20c）；

4.安装场所无腐蚀性的气体



三、结构简介

该产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25.m/kV

JSZK1-10、JSZK1-10F电压互感器在系统使用时，每台为四个浇注体，计里部分为三个电压浇 注体套在三相芯柱上，抗谐振部分装在另一口字型铁芯上，正常运行时，中性点对地电压为零伏抗 谐振部分二次输出电压为零伏，一但一相对地短路．抗谐振部分二次侧(da-dn)产生100V电压，带动继 电器动作，切断电源这种中性点采取了消谐措施，使产品不需另加消谐或阻尼接地等保护方式，即 可以安全的在电网上运行，并可长期运行在单相接地的故障线路中

四、技术参数

产品型号	额定电压比（V）	准确级及额定输出(VA) COSφ=0.8								极限输出(VA)	额定绝缘水平面 (kV)
		0.2	0.5		1	3	0.2/0.2 0.2/0.5	0.5/0.5	6P
JSZJK-3Q	3000/√3/100/√3/100	60	150		240	600	/	/	100	1200	3.6/23/40
JSZJK-6Q	6000/√3/100/√3/100										7.2/32/60
JSZJK-10Q	10000/√3/100/√3/100										12/42/75
JSZJK-6Q	6000/√3/100/√3/100/√3/100	/	/		/	/	45/45	90/90	100	600/600	7.2/32/60
JSZJK-10Q	10000/√3/100/√3/100/√3/100										12/42/75















五、JSZJK-6Q,JSZJK-3Q电压互感器技术参数，外形及安装尺寸，接线图

产品名称：JSZJK-6Q,JSZJK-3Q电压互感器



型号：JSZJK-6Q,JSZJK-3Q

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JSZJK-6Q,JSZJK-3Q电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
