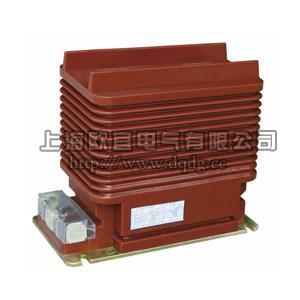

LZZB9-24/220B/2电流互感器
LZZB9-24/220B/2电流互感器
  • 产品型号:LZZB9-24-220B-2
  • 电话:021-31261887
  • 传真:021-60919388

  • LZZB9-24/220B/2电流互感器型互感器的word文档在线下载

产品描述

LZZB9-24/220B/2电流互感器

一、概述

LZZB9-24/220B/2电流互感器为全封闭环氧浇注结构,铁心采用优质导磁材料,二次绕组有三个,适用于额定频率为50Hz,额定电压为10KV及以下户内装置的电力系统中作电气测量和电气保护之用。本产品为最新一代高精度,高动热稳定,大容量型产品

二、结构简介

本型电流互感器为全封闭支柱式结构,是ZW7-40.5开关专用互感器。

三、技术参数

1 额定绝缘水平:40.5/95/185 kV;
2 额定二次电流:5A,1A;
3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表:
4 局部放电水平符合GB1208《电流互感器》标准;
5 污秽等级:Ⅱ级;
6、可按用户定制非标产品。

额定一次电流(A) 额定二次电流(A) 准确级组合 额定输出(VA) 额定短时热电流(Ith)(kA) 额定动稳定电流(Idyn)(kA)
20 5 0.2/10P10
0.2/10P20
0.5/10P10
0.5/10P20
10P10/10P10
10P20/10P20
0.2/0.5/10P10
0.2/0.5/10P20
0.2/10P10/10P10
0.2/10P10/10P20
0.5/10P10/10P10
0.5/10P10/10P20
20/50
20/25
50/50
50/25
50/50
25/25
15/50/50
15/50/25
15/25/50
15/25/25
50/25/50
50/25/25
1.3 3.25
30 2 5
40 3 7.5
50 4.5 11.5
75 6 15
100 9 22.5
150 12 30
200 18 45
300 24 60
400 36 90
600 48 120
800
1000
1200
1500-2500

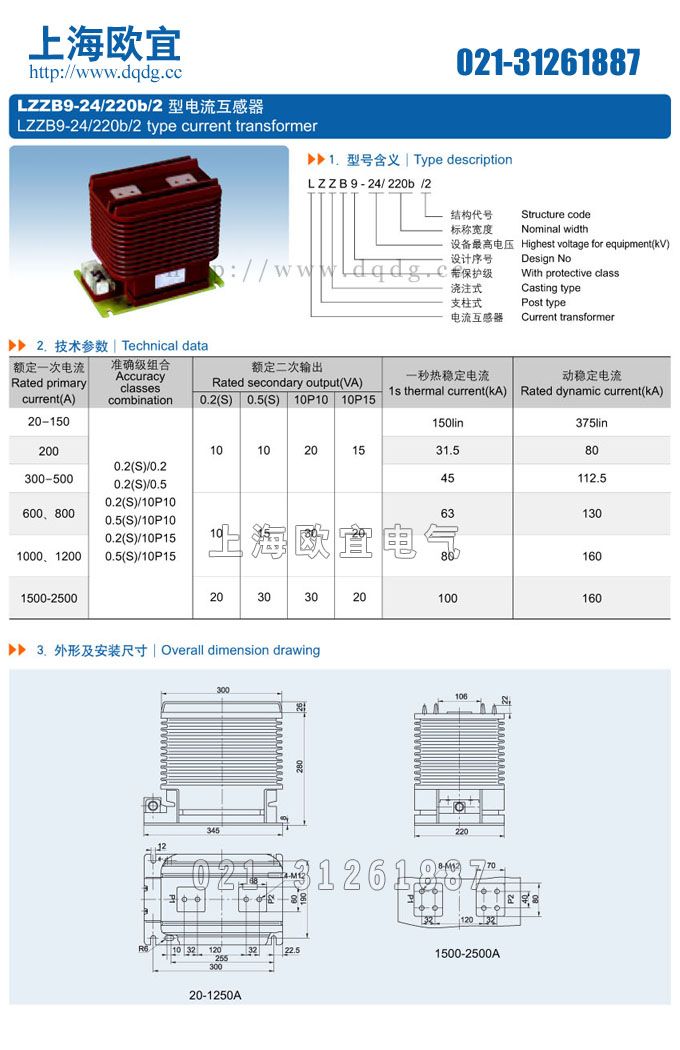

四、LZZB9-24/220B/2电流互感器产品外形及安装尺寸图



产品名称:LZZB9-24/220B/2电流互感器



型号:LZZB9-24-220B-2

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZB9-24/220B/2电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
