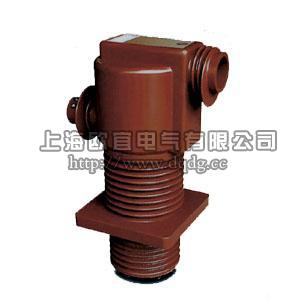

LDJ1-35H/300电流互感器

一 、概述

LDJ1-35H/300电流互感器为环氧树脂浇注绝缘全封闭产品，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用，本产品符合IEC60044-1及GB1208《电流互感器》标准。

二、结构简介

LDJ1-35H/300电流互感器为全封闭环氧树脂浇注结构，其一次绕组的P2端直接作为开关柜中的静触头，并带有触头盒。静触头截面分80×10、100×10、φ45、φ70。


三、技术参数

1、额定绝缘水平：40.5/95/185kV
2、额定二次电流：5A、1A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表1和表2
4、LDJ6-35污秽等级：Ⅱ级
5、产品局部放电水平符合GB1208《电流互感器》要求。

四、LDJ1～4-35型技术数据

额定一次电流(A)	准确级次组合及额定输出(VA)				额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn) (kA)
	0.2/10P10	0.5/10P10	0.2/0.5	10P10/10P10
5～300	10月30日	20/30	10月20日	20/20	150I1n	375 I1n
400	10/40	15/40	10月15日	20/20	63	130
500	10/40	15/40	10月15日	25/25
600	10/50	30/50	10月30日	30/30
800	15/50	30/50	15/30	30/30
1000～2000	20/50	50/50	20/50	40/40	80

五、LDJ1-35H/300电流互感器技术数据

额定一次电流(A)	准确级次组合	额定输出(VA)				额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn) (kA)
		0.2	0.5	10P10	10P20
5～300	0.2/0.5 0.2/10P10 0.5/10P10 0.2/10P20 0.5/10P20 0.2/0.5/10P10 0.2/10P10/10P10 0.5/10P10/10P10	15	20	20	15	150I1n	375I1n
400						45	112.5
500						63	130
600
800		20	30	30	20
1000
1200～1600		30				80	160

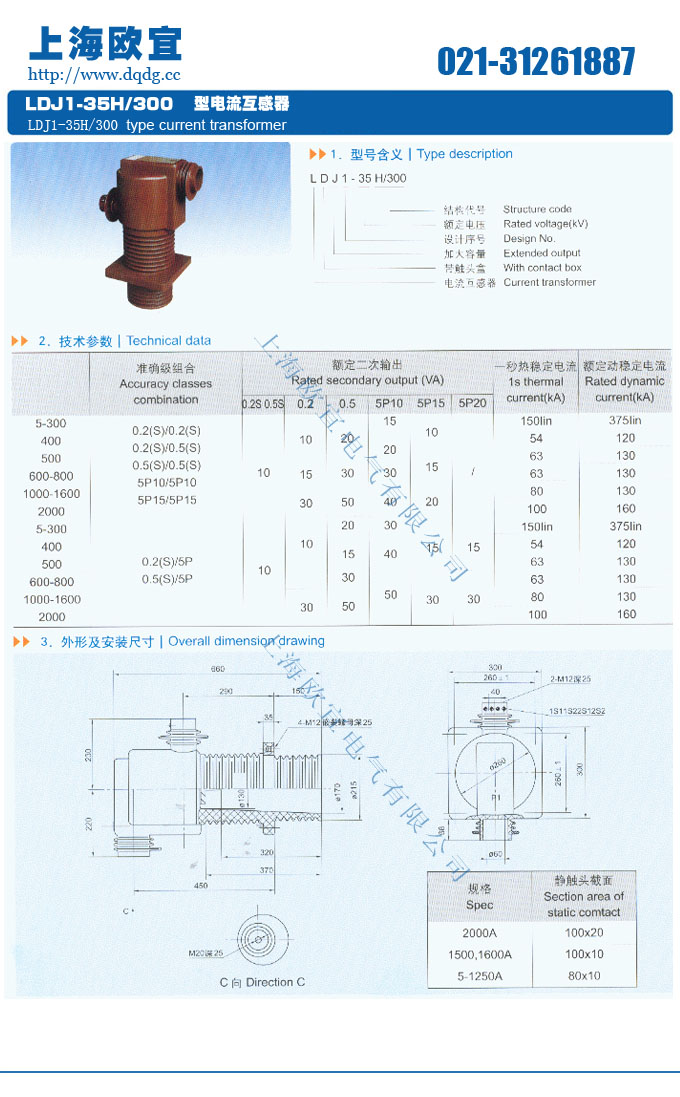

 六、LDJ1-35H/300电流互感器外形及安装尺寸图

产品名称：LDJ1-35H/300电流互感器



型号：LDJ1-35H-300

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LDJ1-35H/300电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/LDJ1-35H-300-110.html
