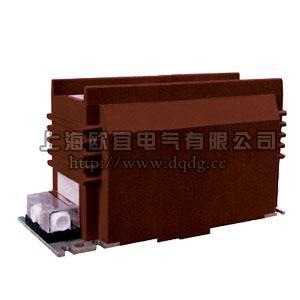

LZZBJ18-10/185H/4S电流互感器

一、产品简介

LZZBJ18-10/185H/4S电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

二、结构简介

本系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。


三、技术参数

1、额定绝缘水平：12/42/75kV
2、LZZBJ18-10/185H/4S电流互感器额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级。

四、常规技术参数

型号	额定一次电流(A)	准 确 级	额定输出(VA)					短时热电流(Ith)(kA)	额定动稳定电流(Idyn)( kA)
		组    合	0.2S	0.5S	10P10	10P15	10P20
LZZBJ18-10/185H/4S	20/5	0.2S/10P20 0.5S/10P20 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 0.2/10P20 0.5/10P20 0.2/0.2/10P10 0.2/0.5/10P10	10	20	15	20	15	3	7.5
	30/5							4.5	11.25
	40/5							6	15
	50/5							7.5	18.75
	60/5							9	22.5
	75/5							10	25
	100/5							21	52.5
	150/5							31.5	80
	200/5 250/5							45	112.5
	300/5							45	112.5
	400/5 500/5							63	130
	600/5							80	160
	800/5 1000/5		15	30	20	20	15	80	160
	1200/5 1250/5							100	160
	1500/5		30	60	20	30	20	100	160
	2000/5
	3000/5

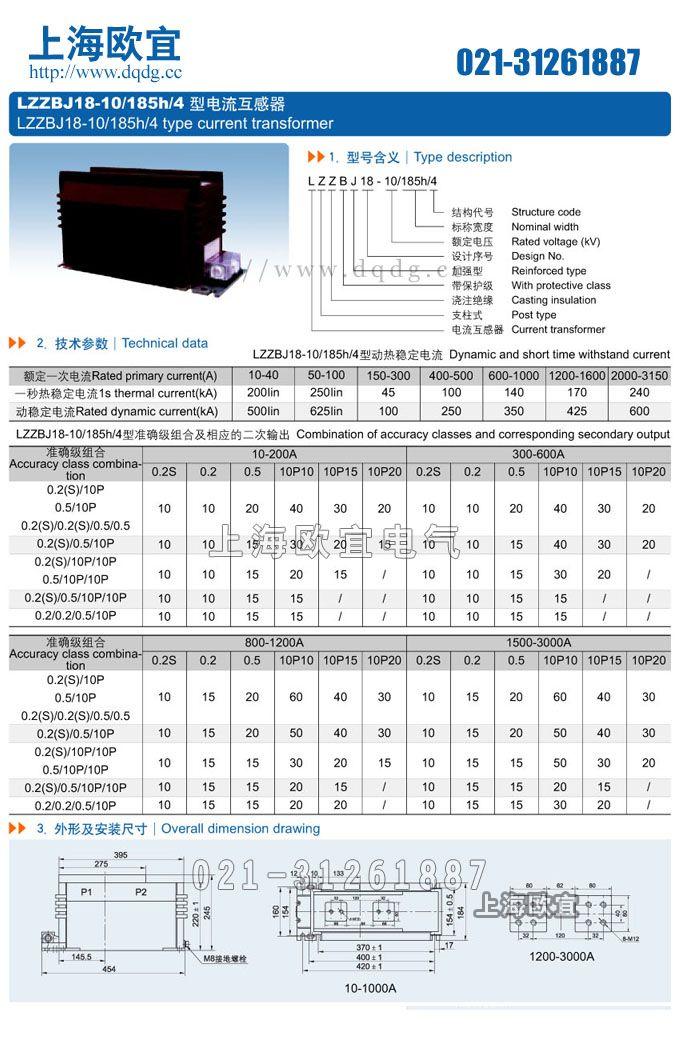

五、LZZBJ18-10/185H/4S电流互感器型号含义、外形及安装尺寸

产品名称：LZZBJ18-10/185H/4S电流互感器



型号：LZZBJ18-10-185H-4S

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZBJ18-10/185H/4S电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/LZZBJ18-10-185H-4S-12.html
