JDZX9-35G电压互感器简介

一、概述

JDZX9-35G电压互感器压互感谢器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz,额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

二、结构简介

JDZX9-35G电压互感器为环氧树脂浇注全封闭结构，铁心与绕组浇注成一体，底部有安装板。 JDZ(F)9-35为单相、相对相连接，JDZF9-35有两个二次绕组，即电能测量与电压监控分开；JDZX(F)9-35为单相、相对地连接，一次A端接相线，N端接地，JDZXF9-35有三个二次绕组，即电能测量、电压监控和继电保护分开。JDZX(F)9-35G为全绝缘结构，一次A端接相线，N端接地, JDZXF9-35G有三个二次绕组，即电能测量、电压监控和继电保护分开。

三、技术参数

型号	额定电压比 (kV)	准确级组合	额定输出(VA)	极限输出(VA)	额定绝缘水平（kV）
JDZ9-27.5	27.5/0.1	0.2	75	1000	35/95/200
		0.5	150
JDZ9-35	35/0.1	0.2	75	1000	40.5/95/200
		0.5	150
JDZF9-27.5	27.5/0.1/0.1	0.2/0.2	30/30	2×500
		0.2/0.5	30/60
		0.5/0.5	60/60
JDZF9-35	35/0.1/0.1	0.2/0.2	30/30	2×500
		0.2/0.5	30/60
		0.5/0.5	60/60
JDZX9-35	35/√3/0.1/√3/0.1/3	0.2/6P(3P)	50/100	1000
		0.5/6P(3P)	100/100
JDZXF9-35	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	25/25/100	2×500
		0.2/0.5/6P(3P)	25/50/100
		0.5/0.5/6P(3P)	50/50/100
JDZX9-35G	35/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	800
		0.5/6P(3P)	60/100
JDZXF9-35G	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	20/20/100	2×400
		0.2/0.5/6P(3P)	20/30/100
		0.5/0.5/6P(3P)	30/30/100

四、JDZX9-35G电压互感器外形及安装尺寸

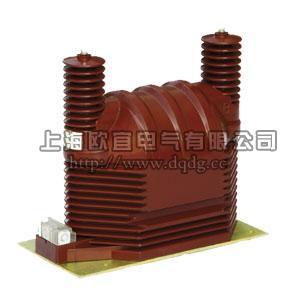

产品名称：JDZX9-35G电压互感器



型号：JDZ9-35G

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZX9-35G电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
