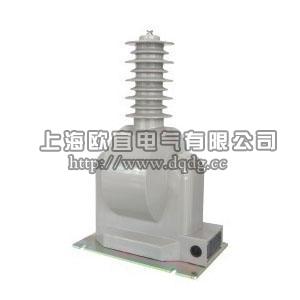

JDZXW-35型电压互感器 JDZXW-35Q JDZXW-35R

一、概述

JDZXW-35,JDZXW-35Q,JDZXW-35R电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50HZ，额定电压35KV及以下户外装置的电力系统中，作电压、电能测量和继电保护使用。本型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装。互感器二次出线端子加有金属保护罩密封。

二、技术参数

▲jdzxw-35或者jdzxw-35Q符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表

额定电压比（V）	准确级组合	额定二次输出（VA）	极限输出（VA）	额定绝缘水平（VA）
35/√3/0.1/√3/0.1/3	0.2/6P	30/100	600	40.5/95/200
	0.5/6P	50/100
35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P	30/30/100	300/300
	0.2/0.5/6P	30/50/100

三、JDZXW-35型电压互感器优点

1、产品特点:该互感器采用全封闭支柱式结构、利用耐老化的户外专用环氧树脂真空浇注成、因此他具耐电弧能，耐紫外性性能、以及耐老化性能、都达到一流水平。

2、由于互感器采用封闭式绝缘设计，再加上我公司作了专业的研发和改进，因此我公司生产的JDZXW-35型电压互感器可以适用于任何位置、可以在任意方向装，其次，还具有重量轻、体积小等优点。
3、JDZXW-35型电压互感器二次出线端子加有金属保护罩密封、因此具有良好防污染、抗腐蚀性能，同此同时，还可能有效的延长电压互感器的寿命、以及整个电力系统的稳定性可靠性，

四、JDZXW-35型电压互感器应该注意的问题。

1、用户在采购该产品时，一定要严格要确认发相关的技术采数后再进行下单生产，要确保所生产出来的东西所有的技术参数，结构壳体设计与我们项目的要求一样。 2、产品在运行前一定要再做一次检查，在确定无误后再投入使用，要重新核对产品的参数是否正确、同时检查其元件配置是否有损害，在确认无误下方可进行安装。
3、产品的存放应该放在通风、没有潮湿的地方，投入运行以后，要定期对JDZXW-35型电压互感器检查，检查其工性性能是否有下降，运行过程中是否存在隐串，如果发现问题。应及时让有关部分进行整改和维修。

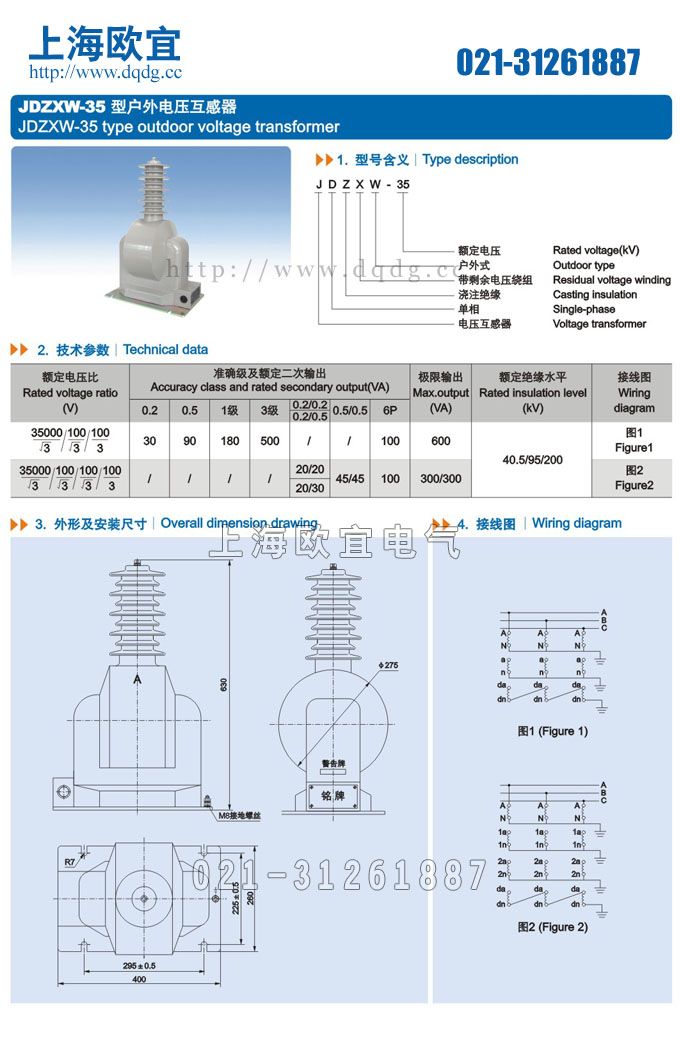

五、JDZXW-35、JDZXW-35Q、JDZXW-35R电压互感器外形及安装尺寸图

铭牌标志 型号含义

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：

第一个字母：J——电压互感器；

第二个字母：D——单相；S——三相

第三个字母：J——油浸；Z——浇注；

第四个字母：X——带剩余电压绕组

第五个字母：W——户外型

第六个数字——电压等级（KV）。

例如：JDZXW-35表示户外单相干式、浇注型户内电压互感器、35KV高压电压互感器

额定一次电压，作为互感器性能基准的一次电压值。

额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。

准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。



产品名称：JDZXW-35电压互感器



型号：JDZXW-35

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZXW-35电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
