JDZC-10,JDZC-6电压互感器 浇注式电压互感器

一、概述

JDZC-10,JDZC-6电压互感器型浇注式电压互感器为户内环氧树脂浇注式半封闭结构，适用于交流50Hz额定电压为10千伏以下的电力系统中;不但可以作电压，电能测量而且能够控制电路并为操作机构提供电源.本产品符合GBl207-97电压互感器标准。

二、主要技术参数

l负载功率因数:cosø=0.8(滞后);
2.接线图1;
3.其它技术参数见表1 ;

产品型号	额定电压比	准确级及额定输出 VA COSφ=0.8					额定绝缘水平(KV)
		0.2/3	0.5/3	0.5/0.5	0.5/3P	0.5/6P
JDZC-6 JDZC-10  电压互感器	6/0.1/0.22KV	30/300	50/300	50/80	50/500	50/800	7.2/32/60
	10/0.1/0.22KV	30/300	50/300	50/80	50/500	50/800	12/42/75

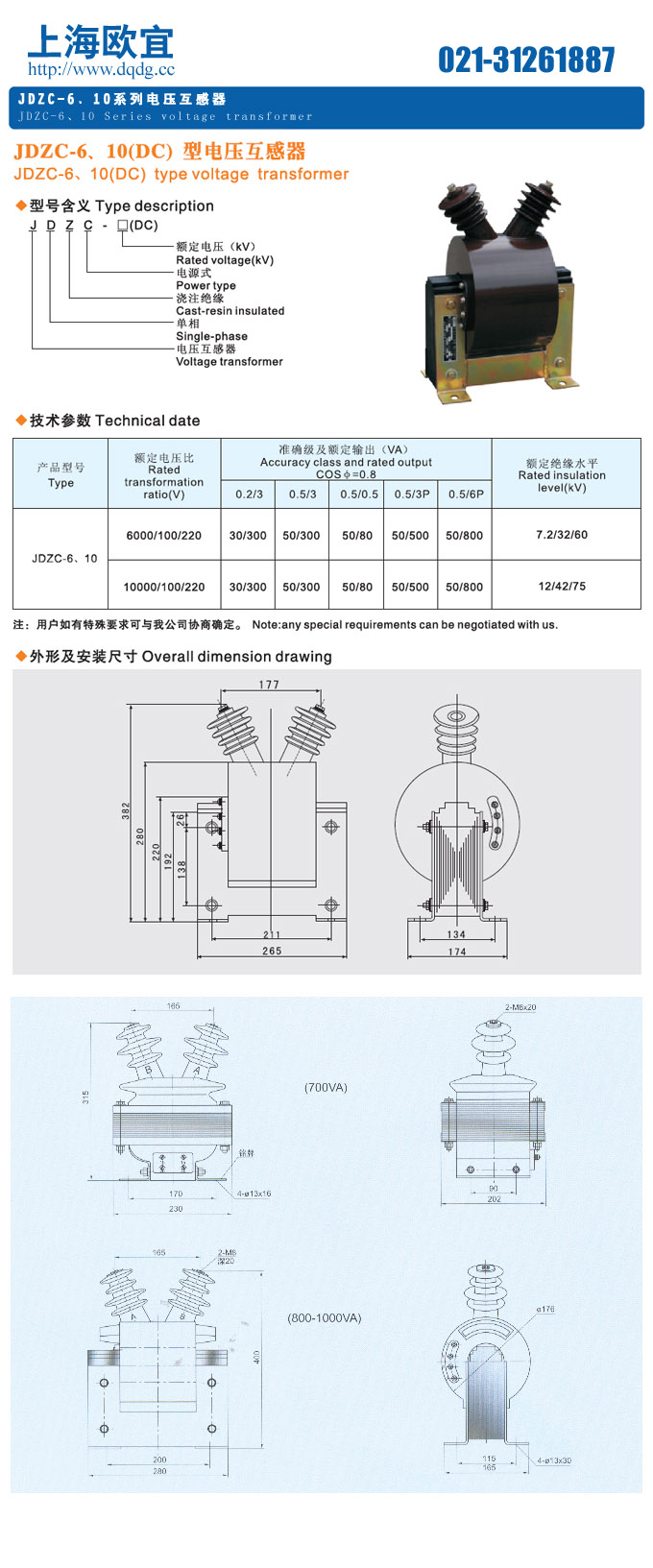

三、JDZC-10,JDZC-6电压互感器外形及安装尺寸、型号含义

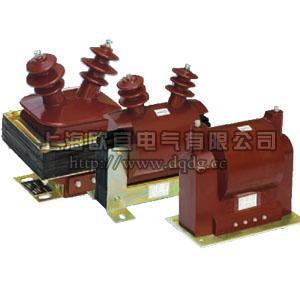

产品名称：JDZC-10,JDZC-6电压互感器



型号：JDZC-10,JDZC-6

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZC-10,JDZC-6电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/JDZC-10,JDZC-6-118.html
