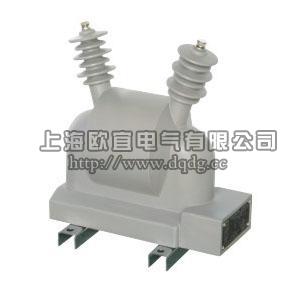

JDZXW2-6,JDZXW2-3电压互感器
JDZXW2-6,JDZXW2-3电压互感器
  • 产品型号:JDZXW2-6,JDZXW2-3
  • 电话:021-31261887
  • 传真:021-60919388

  • JDZXW2-6,JDZXW2-3电压互感器型互感器的word文档在线下载

产品描述

JDZXW2-6,JDZXW2-3型户外电压互感器

一、概述

JDZXW2-6,JDZXW2-3电压互感器为户外环氧树脂浇注绝缘全封闭结构。适用于交流50Hz,额定电压10KV及以下的电力系统中作电压、电能测量和继电保护用。适用于农村户外变电站,也可适用于工业、小型企业、配电所。

本型电压互感器为支柱式结构,采用户外环氧树脂全封闭浇注,具有耐电弧,耐紫外线,耐老化,寿命长等特点。由于互感器采用全封闭浇注绝缘,尺寸小,重量轻,适用于任何位置,任意方向安装。二次出线端有接线保护罩,其下方有出线孔,并能实现防窃电措施。安全可靠,底座槽钢上有4个安装孔。

二、结构简介

本型电压互感器采用户外环氧树脂全封闭浇注,具有耐电弧、耐紫外线、耐老化爬电距离大、局部放电量小、抗过电压能力强等特点。体积小、重量轻,适宜于任何位置、任意方向安装。

三使用条件

1.环境温度:-25℃~+40℃;
2.污秽等级:Ⅳ级。

四、技术参数

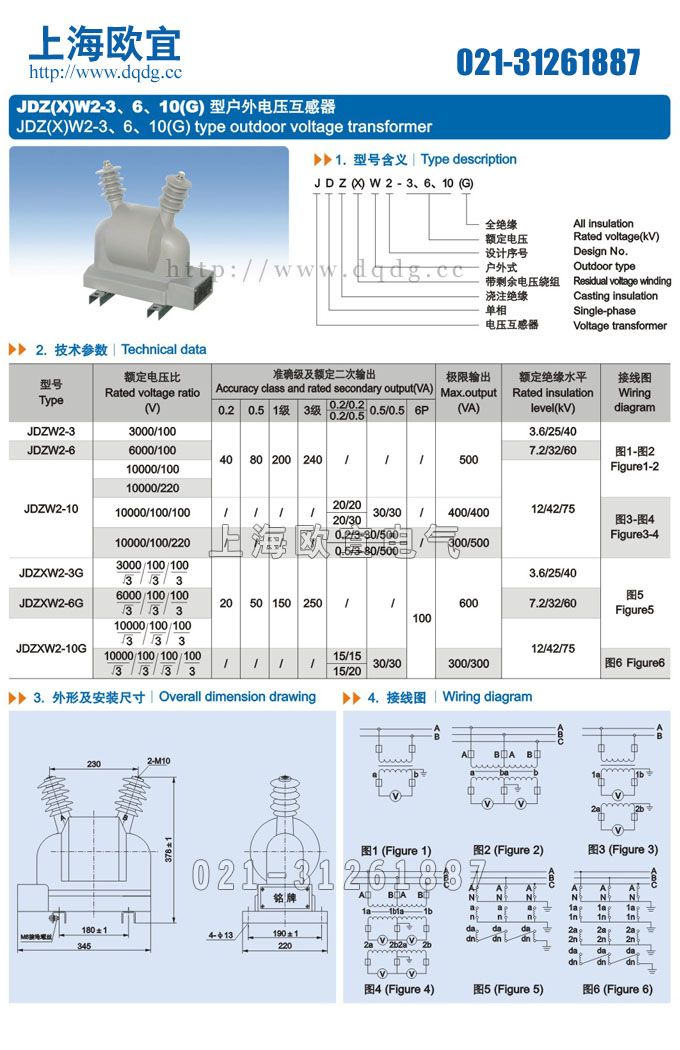

1.技术参数见表;
2.符合GBl207—2006《电压互感器》标准。

五、JDZXW2-6,JDZXW2-3电压互感器外形及安装尺寸



产品名称:JDZXW2-6,JDZXW2-3电压互感器



型号:JDZXW2-6,JDZXW2-3

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZXW2-6,JDZXW2-3电压互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
