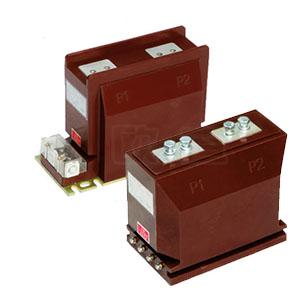

LZZBJ9-10电流互感器(A,B,C) LZZBJ9-10W1C、LZZBJ9-10Q

一、产品概述

LZZBJ9-10电流互感器、LZZBJ9-10Q、是户内环氧树脂浇注支柱式全工况型产品，在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜，本型号的产品还可根据用户要求生产二、三绕组复变比结构。目前准确级有0.5、0.2、0.5S、0.2S级，保护级10P10、10P20等，另可以定制非标产品，详细请来电咨询。

二、LZZBJ9-10型电流互感器结构及特点

LZZBJ9-10型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻，适合于任何位置、任意方向安装。

三、产品技术参数

1、LZZBJ9-10额定绝缘水平：12/42/75kV ；

2、负荷的功率因数：COSφ=0.8（滞后）；

3、 额定二次电流：5A或1A;

4、表面爬电距离：满足II级污秽等级要求；

5 、产品标准：GB1208-2006《电流互感器》。

6 、仪表保安系数：FS≤10;

7、 其它技术参数见表

四、产品选型参数表

电流变比(LZZBJ9-10A、LZZBJ9-10B、LZZBJ9-10C）	准确级组合	准确级及额定输出		保护级		一秒热稳定电流(KA)	动稳定电流(KA)
		0.2	0.5	额定输出	准确级及限值系数
5/5	0.2S/0.5 0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20	10va	10va	15va	10P10 10P20 5P10 5P20	0.8	1.9
10/5						1.5	3.8
15/5						2.3	5.8
20/5						3	7.5
30/5						4.5	11.2
40/5						6	15
50/5						7.5	18.8
75/5						11.5	29
100/5						15	37.5
150/5 200/5						22.5	56.5
300/5、400/5、500/5、600/5						45	112.5
800/5、1000/5、1200/5、1500/5、2000/5、2500/5						63	157.5
3000/5						80	160

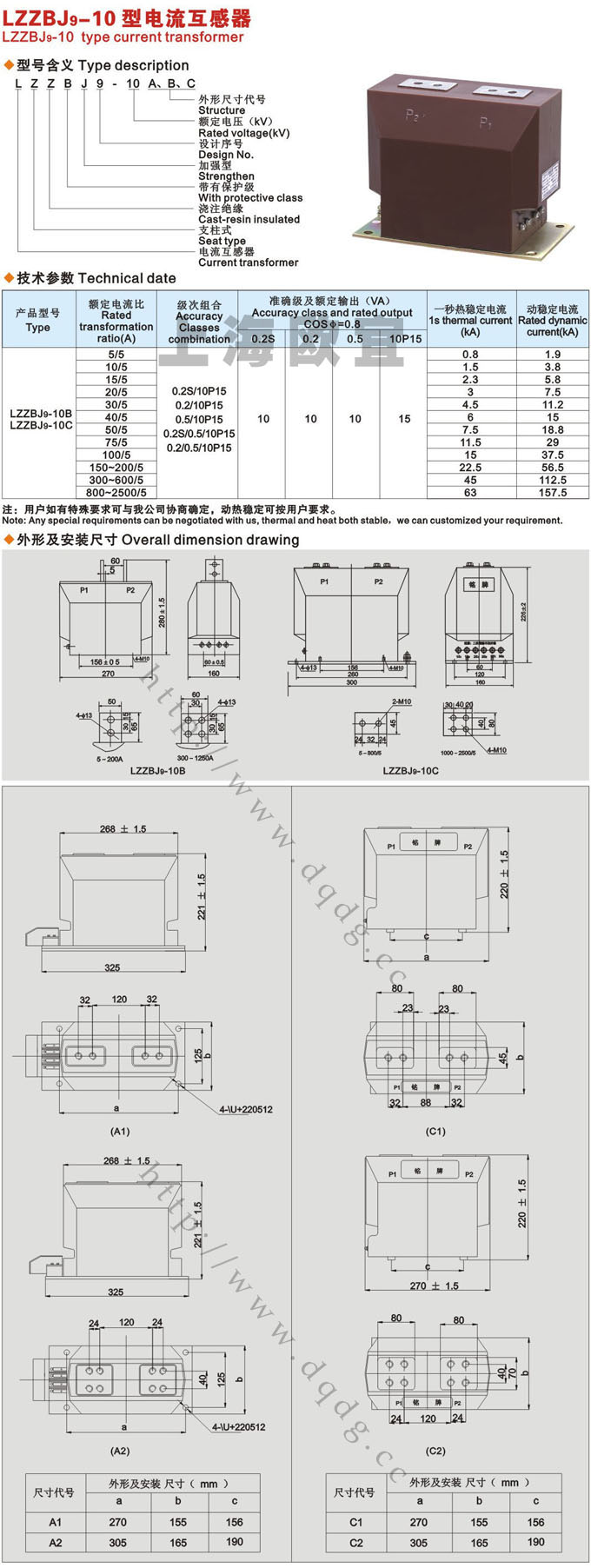

五、LZZBJ9-10(A,B,C)型电流互感器技术参数





产品名称：LZZBJ9-10电流互感器



型号：LZZBJ9-10

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZBJ9-10电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
