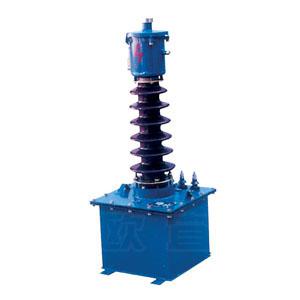

JDJJ2-35电压互感器(户外油浸式)

一、概述

JDJJ2-35电压互感器为单相油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

二、结构简介

JDJJ2-35型电压互感器的铁心由条形硅钢片叠成，为三柱芯式，器身用铁夹固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。

三、技术参数

型号	额定电压比 (kV)	准确级组合	额定输出	极限输出	额定绝缘水平(kV)
			(VA)	(VA)
JDJ2-35	35/0.1	0.2 0.5 1	75 150 250	1000	40.5/95/200
JDJJ2-35	35/√3/0.1/√3/0.1/3 35000/√3/100/√3/100/3	0.2/6P(3P) 0.5/6P(3P) 1/6P(3P)	75/100 150/100 250/100
	35/√3/0.1/√3/0.1/√3/0.1/3 35000/√3/100/√3/100/√3/100/3	0.2/0.2/6P(3P) 0.2/0.5/6P(3P) 0.5/0.5/6P(3P)	30/30/100 30/60/100 60/60/100	2×500

四、型号含义

铭牌标志

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注； J——接地保护
第四个字母：数字——电压等级（KV）。
例如：JDJJ-35表示单相油浸电压互感器，额定电压35KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。

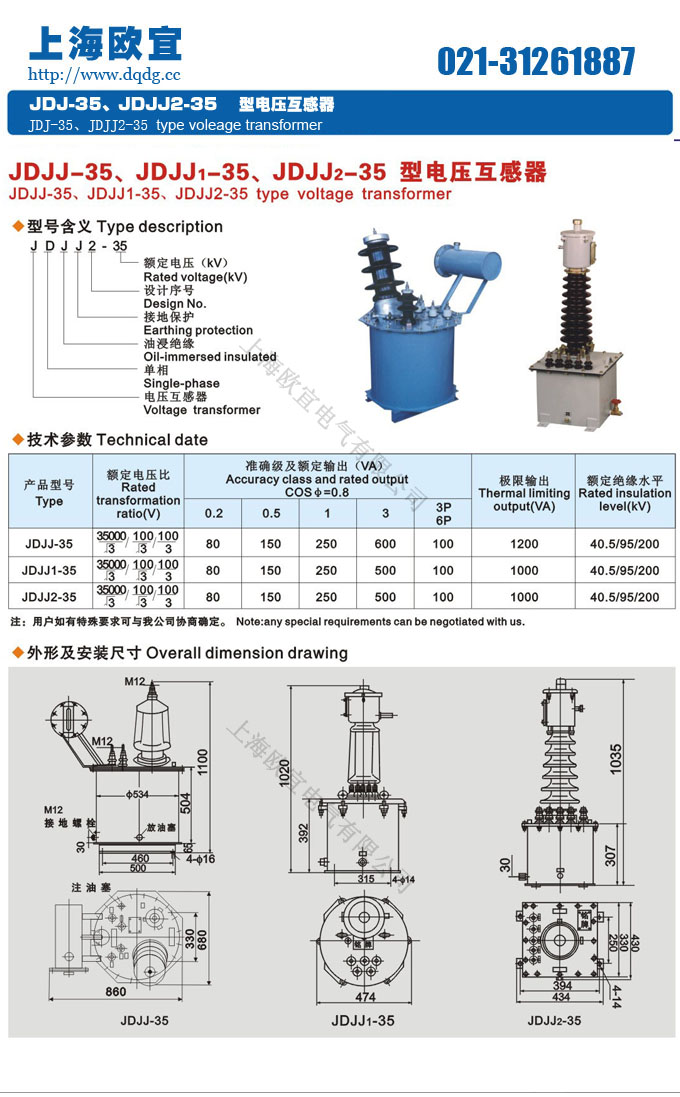

五、JDJJ2-35电压互感器外形及安装尺寸图

产品名称：JDJJ2-35电压互感器



型号：JDJJ2-35

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDJJ2-35电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
