LQG-0.66电流互感器作用原理

一、概述

LQG-0.66B电流互感器为塑料外壳,全封闭,户内型产品.适用于额定频率50HZ或60HZ、额定电压为0.5KV及以下的电力系统中作电能计量、电流测量和继电保护用。产品符合IEC60044-1;2003及GB1208-2006,<电流互感器>标准.



二、LQG-0.66电流互感器技术参数

额定频率(Hz) 50Hz;
额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
额定二次电流: 5 A;
准确级: 0.5级,0.2级 0.5S 级 ;
额定二次负荷(VA)：10VA；
1秒热电流（有效值）（kA）50In;
动稳定电流（峰值）（kA）100In;
绝缘水平:3kV,历时1min,无击穿及闪络现象.

型　号	额定电流比	0.2s
LQG-0.66A LQG-0.66B	5-40/5	110
	50/5	110
	75/5	110
	100/5	106
	150/5	150
	200-400/5	140
	500-800/5	140
	1000-1500/5	140

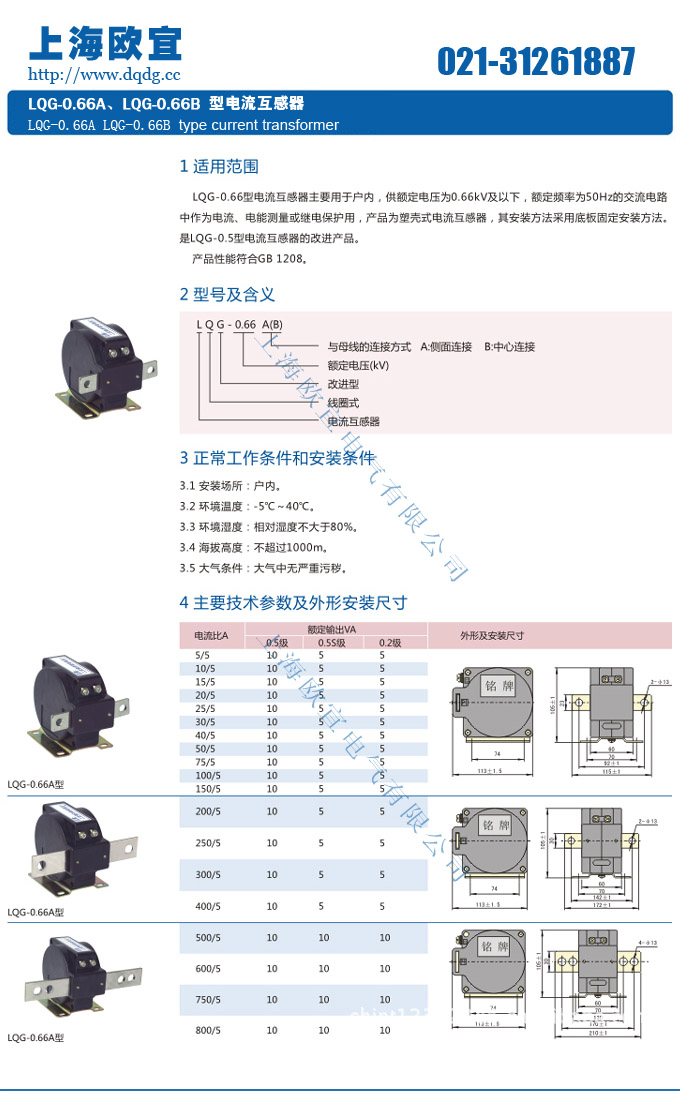

三、LQG-0.66B电流互感器外形及结构尺寸图纸

产品名称：LQG-0.66B电流互感器



型号：LQG-0.66B

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LQG-0.66B电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
