SDH-0.66电流互感器作用原理

一、概述

SDH-0.66电流互感器将交流大电流成比例地转化为交流小电流，一般用在测量、控制、保护电气电路里。适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中。

二、产品特征

磁路设计新颖，补偿方法先进，工艺技术精湛，性能安全可靠，外形小巧美观

外壳选用高强度阻燃PC，全封闭结构、阻燃等级V1

内部铁心选用优质取向硅钢片

线径严格按照经济电流密度选定，确保温升更少

先进可靠的检测设备，保证符合质量标准

方圆孔型，适用于单根、多根电缆穿越或单根母排穿越

产品系列全、规格多，适用面广

三、SDH-0.66电流互感器使用条件

1 SDH-0.66电流互感器海拔高度不超过1000米;

2周围环境温度不高于+40摄式度,不低于-5摄式度

3 周围空气的相对湿度不大于85%(20摄式度);

4 安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其他爆炸性和腐蚀性介质.

注:1 流互感器一次孔为三排结构.

   2 容量小对应小电流比,容量大对应大电流比;如5-10对应100-600/5,600/5对应10VA,100/5对应  10VA

四、参数选型表

型号 III	电流比 (准确级有0.5、0.2、0.5S、0.2S）(可选/1)	输出容量(VA)					最高工作电压(V)
		0.2S	0.2	0.5S	0.5	1
SDH-0.66-20	300/5-150/5	2.5-5	5	5	5	5	660v
SDH-0.66-30	20/5、50/5、75/5、100/5、150/5、200/5、300/5	2.5-5	5	5	5	5	660v
SDH-0.66-40	100/5、150/5、200/5、300/5、400/5、500/5、600/5	2.5-5	5-10	5-10	5-10	10	660v
SDH-0.66-50	300/5、400/5、500/5、600/5、700/5、800/5	5	5-10	5-15	5-15	10-20	660v
SDH-0.66-60	600/5、700/5、800/5、900/5、1000/5、1100/5、1200/5、1500/5	5-10	10	10	10	20	660v
BH-0.66-80	800/5、1000/5、1200/5、1500/5、2000/5	10	10-15	10-15	10-15	20	660v
BH-0.66-100	1000/5、1200/5、1500/5、2000/5、2500/5、3000/5	10-15	10-15	10-15	10-15	30	660v
BH-0.66-120	2000/5、3000/5、4000/5、5000/5	20	20	25	30	40	660v



五、SDH-0.66电流互感器型号含、外形及尺寸图

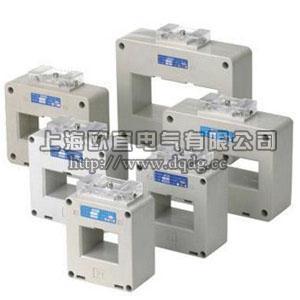

产品名称：SDH-0.66电流互感器



型号：SDH-0.66

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页SDH-0.66电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
