JDZW2-10R电压互感器

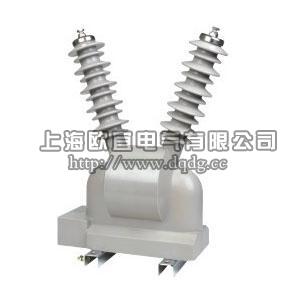

JDZW2-10R电压互感器
  • 产品型号:JDZW2-10R
  • 电话:021-31261887
  • 传真:021-60919388

  • JDZW2-10R电压互感器型互感器的word文档在线下载

产品描述

JDZW2-10R电压互感器

一、JDZW2-10R电压互感器概述

JDZW2-10R电压互感器为户外环氧树脂浇注绝缘全封闭式结构,适用于交流50HZ、额定电压10KV及以下的电力系统中作电压、电能测量用,也可单独提供0.22KV操作电源使用。内置熔继器可有效保护PT,熔断器更换方便。

二、技术参数

JDZW2-10R产品符合标准GB1207-1997和IEC186
● 额定频率50HZ
● 环境温度-35℃~+40℃
● 污秽等级Ⅳ级

三、变比对照表

额定电压比(KV)
额定二次输出(VA)
热极限输出(VA)
额定绝缘水平(KV)
0.2级
0.5级
6/0.1
30
60
150
7.2/32/60
10/0.1
30
60
12/42/75
10/0.22


400

注:配用熔继器为XPNP1-10KV/1A

JDZW2-10R电压互感器户外电压互感器外形及安装尺寸

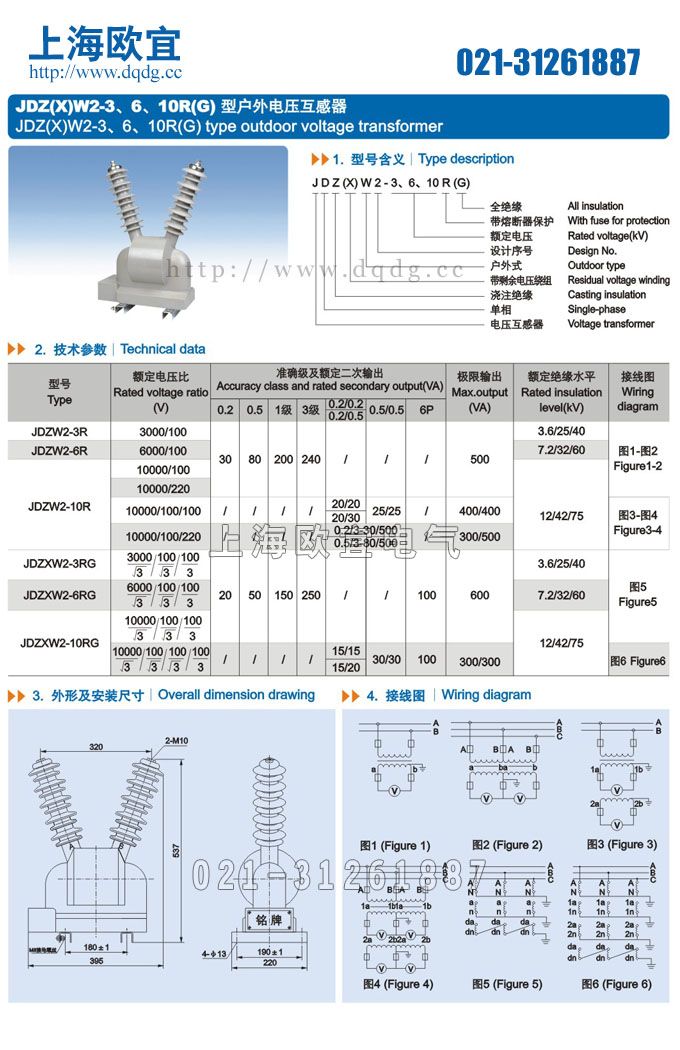

JDZW2-10R电压互感器型号含义及结构尺寸图
